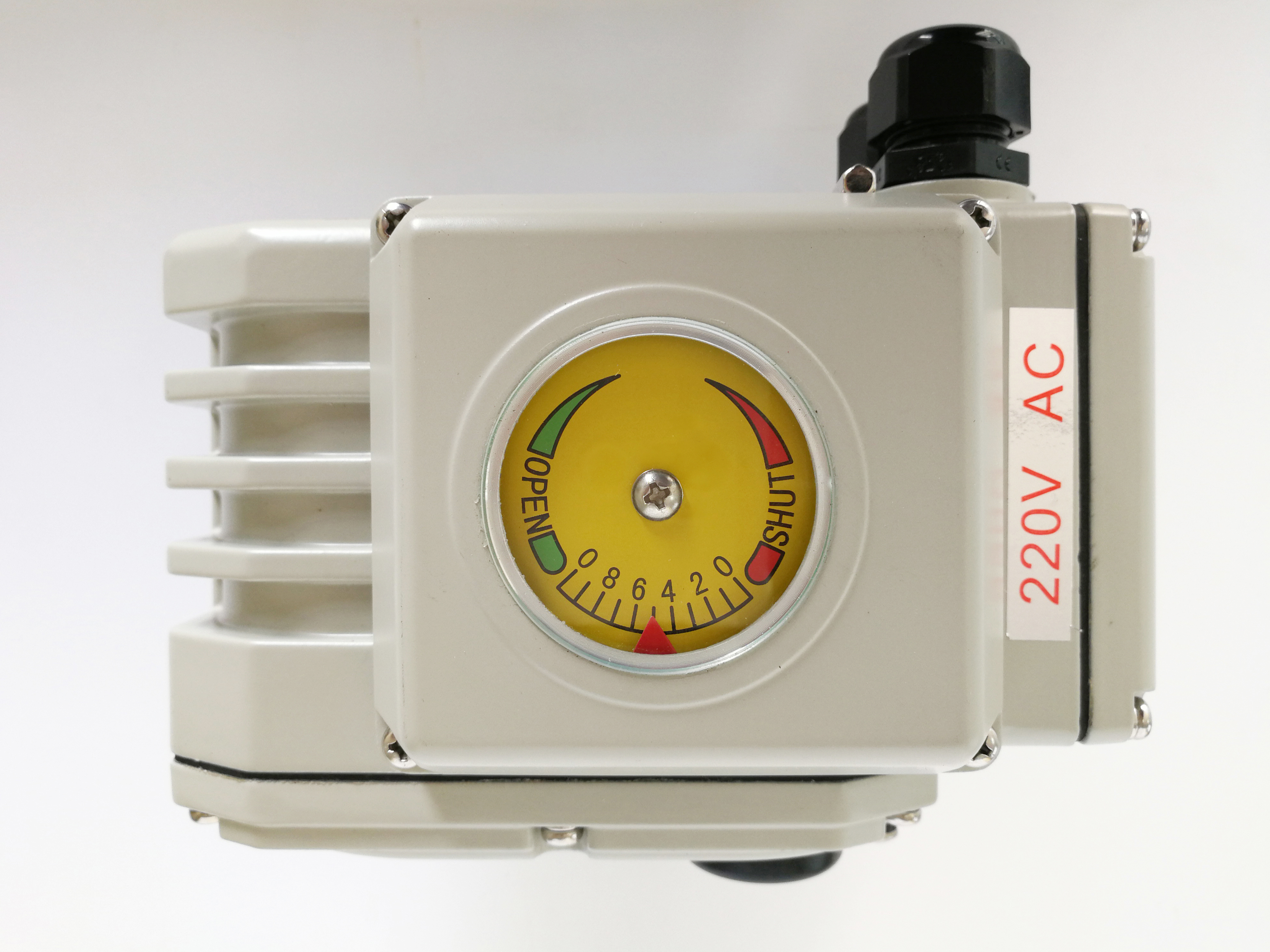

Actuador eléctrico inteligente compacto CSA IP67 90° AC24V 200Nm
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP67 |
| Número de modelo | Los requisitos de seguridad de los equipos de ensayo deberán cumplirse en todos los casos. |
| Cantidad de orden mínima | 1 pieza |
| Detalles de empaquetado | Cartón/paleta |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 5000 pcs/mes |
Datos del producto
| Tiempo/par estándar | 15 a 75s/18nm a 2500 nm/160in.lbs a 22125in.lbs | Ángulo de instalación | 360° |
|---|---|---|---|
| Señal de entrada | 4-20 mA o 2-10V / 1-5V opcional | Señal de salida | 4-20mA |
| Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | peso total | 2.5 kg a 20 kg |
| potencia del motor | 10W a 140W | Grado de protección | IP67 NEMA4/4X |
| Fuente de alimentación | 24VAC/110VAV/220VAC | ||
| Resaltar | actuador eléctrico inteligente impermeable IP67,actuador eléctrico compacto de 90°,actuador de par de 24V 200Nm |
||
Descripción de producto
Control del actuador eléctrico inteligente compacto/control de ensayo del par
Los parámetros del DCL-05E~250E.pdf
Características
- Cuartos de turno con límites mecánicos
- Diseño integral del motor/caja de control/carcasa para hacer que todo el actuador sea compacto
- Protección contra el par excesivo mediante función de ensayo de par del controlador inteligente de potencia completa
- EMC de alto rendimiento con EFT, ESD y sobretensiones de alto voltaje probadas para el paquete de control
- Motor pesado con protección contra sobrecarga térmica
- Carcasa de aluminio fundido a presión dura y resistente a la intemperie IP67 y NEMA 4X
- Indicador de posición de la válvula/indicador plano o convexo disponible
- Control manual con llave inglesa o rueda de mano
- Certificación CSA por UL y CSA estándar/marcado CE/RoHS 3.0 aprobado
Especificación
| El tipo | Las condiciones de los vehículos de transporte | El DCL-10E | El DCL-20E | El DCL-40E | El DCL-60E | El DCL-100E | El DCL-200E | El DCL-300E |
|---|---|---|---|---|---|---|---|---|
| El poder | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos | Las condiciones de los requisitos de seguridad de los vehículos |
| Torque de salida | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600Nm | El valor de las emisiones | El valor de las emisiones | Con una longitud de diámetro igual o superior a 10 mm |
| Tiempo de actuación | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Ángulo de giro | 0 a 90° | 0 a 90° | 0 a 90° | 0 a 90° | 0 a 90° | 0 a 90° | 0 a 90° | 0 a 90° |
| Potencia del motor | 10 W | 25 W | 40 W | 90 W | 90 W | 120 W | de una potencia de 140 W | de una potencia de 140 W |
| Corriente nominal | 1.50/0.24/0.16A | 2.12/0.57/ 0.35A. No se puede utilizar. | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A. No incluye | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Peso total | 2.5 kg | 4.5 kg | 9 kg de peso | 9.5 kg | 10 kg de peso | 19 kg | 19.5 kg | 20 kg de peso |
| Señales de entrada | La velocidad de la corriente de corriente es la velocidad de la corriente de corriente. | |||||||
| Producción Singal | 4-20mADC | |||||||
| Error básico | no más del ± 1% | |||||||
| Error recíproco | no más del 1% | |||||||
| Espacio muerto | 00,5% a 5,0% ajustable | |||||||
| Características de amortiguación | 0 veces | |||||||
| Error repetido en el actuador | ≤ 1 por ciento | |||||||
| Resistencia aislante | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. | |||||||
| Clasificación de tensión resistente | AC24V:500VAC 1 minuto AC110/220V:1500VAC 1 minuto | |||||||
| Clase de protección | Protección IP67 | |||||||
| Ángulo de instalación | 360° en cualquier ángulo | |||||||
| Interfaz eléctrica | Dos conectores de cable G1/2 a prueba de agua, uno para la línea eléctrica y otro para la señal | |||||||
| Temperatura ambiente | -20°C~+55°C | |||||||
| Función opcional | Protector contra exceso de par/calentador deshumidificador/interruptor de contacto pasivo/indicador de cúpula/maneja | |||||||
| En el caso de la | Cualquier otra señal de entrada o salida requerida, por favor especifique en el pedido de compra. | |||||||
Descripción
El actuador eléctrico de modulación inteligente DCL está integrado con un posicionador de sistema de posicionamiento eléctrico (EPS),en el que el ángulo de rotación del eje de accionamiento de salida mantiene una relación lineal exacta proporcional con la señal de control de entrada disponible en 4 20 mA, protocolos de señales de 2 V10 o 1 V5 V.
El controlador inteligente también cuenta con una función de monitorización de la corriente del motor en tiempo real.El controlador está programado para cortar la fuente de alimentación del motor exactamente 3 segundos después de detectar este aumento de la corrienteEste constituye un mecanismo electrónico de protección contra el exceso de par, que ofrece una precisión superior en comparación con las soluciones mecánicas tradicionales de protección contra el exceso de par.
Todos los actuadores han sido sometidos a rigurosas pruebas de certificación de terceros por parte de CSA, en pleno cumplimiento con los estándares industriales UL y CSA.La capacidad de ciclo de trabajo continuo para toda la serie de productos excede el 70%Además, el sistema de posicionamiento EPS incorpora una función de autocalibración automática.que elimina efectivamente el fenómeno de "caza" (oscilación alrededor de la posición establecida) y proporciona una señal de salida estándar para el seguimiento de la posición en tiempo real.
