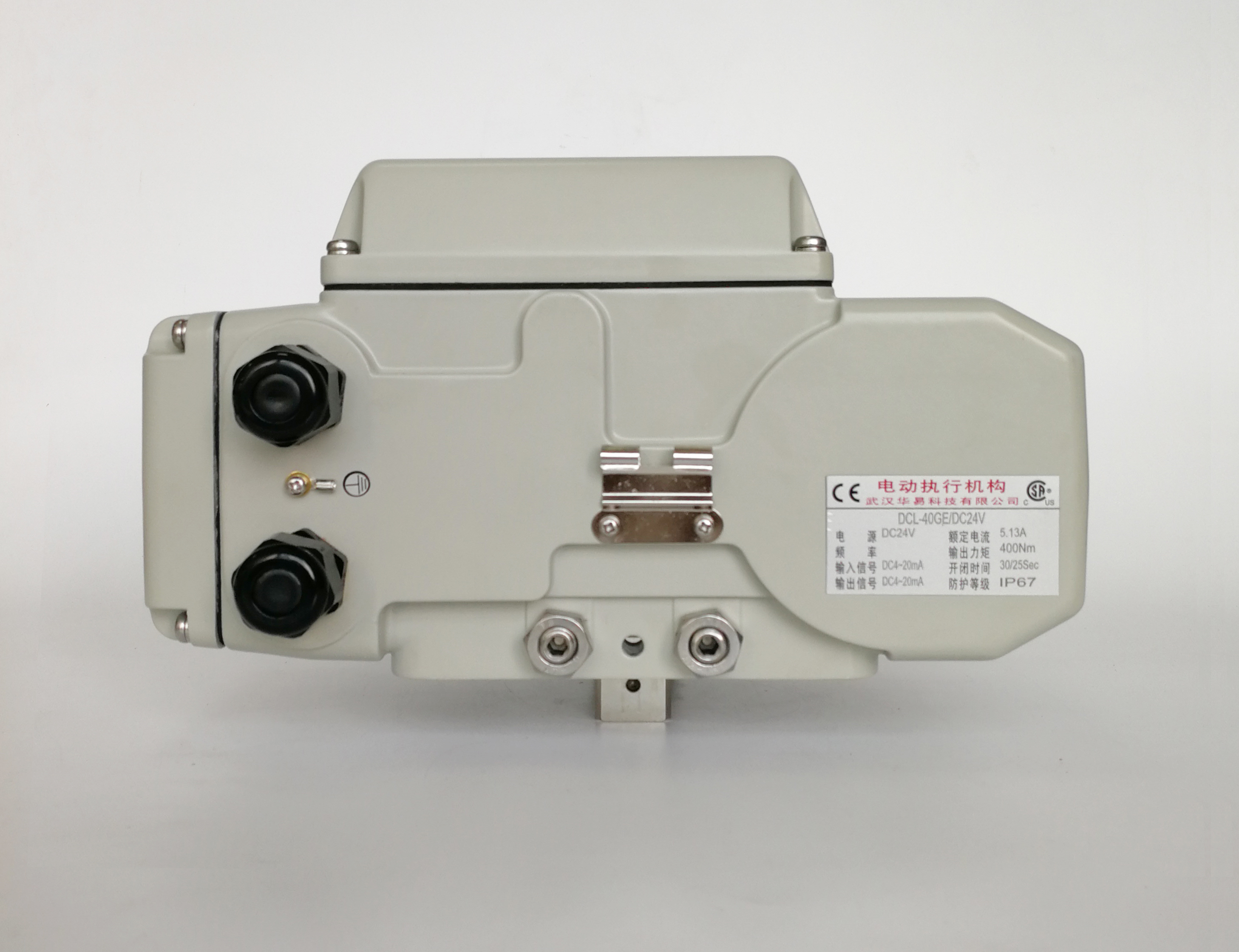

Actuador rotatorio motorizado 100Nm ajustable 360° 4~20mA IP67 24V DC

  • 100Nm Adjustable 360° 4~20mA IP67 24V DC Motorized Rotary Actuator
Lugar de origen WUHAN, CHINA
Nombre de la marca DCL
Certificación CE/ROHS/CSA/IP67
Número de modelo El DCL-10GE/40GE
Cantidad de orden mínima 1 pieza
Detalles de empaquetado Cartón/paleta
Tiempo de entrega 7 días laborables
Condiciones de pago D/P, T/T, Western Union, dinero gram
Capacidad de la fuente 2000pcs/mes

Póngase en contacto conmigo para muestras gratis y cupones.

whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Nombre Actuador rotativo motorizado de DC Característica Protección contra sobrecarga termal
Fuente de alimentación 24 VCC Ángulo de instalación 360°
potencia del motor 30W/70W Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Tipo actuador de cuarto de vuelta Impermeable Actuador eléctrico IP67 a prueba de intemperie
Resaltar

Actuador rotativo de 100 Nm de corriente continua

,

Actuador motorizado ajustable 360°

,

Actuador rotatorio impermeable IP67
Deja un mensaje
Descripción de producto

Actuador rotativo motorizado de CC con motor de clase de aislamiento F / protección contra sobrecarga térmica


Descripción

Todos los actuadores eléctricos DCL están equipados con engranajes helicoidales de aleación de cobre especialmente formulados. A diferencia de los engranajes convencionales que solo presentan un recubrimiento de cobre superficial, los engranajes helicoidales de DCL son fundiciones de una sola pieza fabricadas completamente de aleación de bronce; este diseño integrado aumenta sustancialmente la resistencia estructural general y la resistencia al desgaste.
En los actuadores eléctricos, el tornillo sin fin o el engranaje recto de la etapa final es típicamente el componente más vulnerable. Conectado directamente al eje de salida, soporta el par y la fricción máximos, lo que significa que su durabilidad dicta directamente la vida útil del actuador. Para abordar este punto crítico, DCL ha diseñado un engranaje helicoidal de mayor diámetro con un radio extendido. Este diseño reduce eficazmente la fuerza ejercida sobre cada diente del engranaje bajo la misma carga de par y, cuando se combina con la construcción completa de aleación de bronce, ofrece una fiabilidad excepcional y una vida útil prolongada.
Además, la excentricidad del engranaje tiene un impacto significativo tanto en el ruido de transmisión como en la vida útil mecánica. El equipo dedicado de Ingeniería de Calidad de Proveedores (SQE) de DCL implementa un riguroso control de calidad de entrada para todos los componentes. Cada tapa de carcasa, rodamiento, engranaje y pieza electrónica se somete a una inspección exhaustiva antes del almacenamiento, lo que garantiza un rendimiento constante y una durabilidad a largo plazo en toda la gama de actuadores eléctricos DCL.

Especificación:

Parámetros de rendimiento


Tipo DCL-10GE DCL-40GE
　 CC24V±10% CC24V±10%
Potencia del motor 30W 70W
Corriente máxima 3.3A 1.8A 8.9A 6.6A
Tiempo de acción 15S 30S 15S 30S
Par de salida 0～100Nm Opcional 100～400Nm Opcional 100～600Nm Opcional
Peso total 4.5kg 9.5kg
Señal de entrada 4～20mADC
Señal de salida 4～20mADC
Error básico no más de ±1%
Error de reciprocidad No más de 1%
Espacio muerto 0.5~5.0% ajustable
Característica de amortiguación 0 veces
Error de repetición en el actuador ≤1%
Ángulo de giro 0～900 Ajustable
Resistencia de aislamiento 100MΩ/250VDC
Clase de voltaje de resistencia 500VAC 1 minuto
Clase de protección IP67
Ángulo de instalación 3600 en cualquier ángulo
Interfaz eléctrica Dos conectores de cable a prueba de agua G1/2, uno para la línea de alimentación y otro para la línea de señal
Temperatura ambiente -25～+55℃
Función opcional Calentador/Interruptor de contacto pasivo/Indicador de cúpula



Características

  • Operación de cuarto de vuelta modulada por alimentación de 24VCC
  • El par se puede ajustar con precisión dentro de un cierto rango
  • Señal de entrada múltiple conmutable en un paquete de control inteligente
  • Autocalibración con señal de monitoreo de posición de salida continua como estándar
  • Motor sin escobillas de CC de alta resistencia, baja temperatura, mayor vida útil, proporciona alto par de arranque y fuerza de inercia muy pequeña
  • Control de prueba de par y protección contra sobrepar por corriente
  • Carcasa robusta de aleación de aluminio con protección IP 67 contra la intemperie, protección contra polvo y agua
  • Todos los engranajes metálicos con tornillo sin fin autoblocante
  • Instalación directa ISO5211
  • Certificado UL/Listado CSA/Marcado CE/Cumple con RoHS 3
