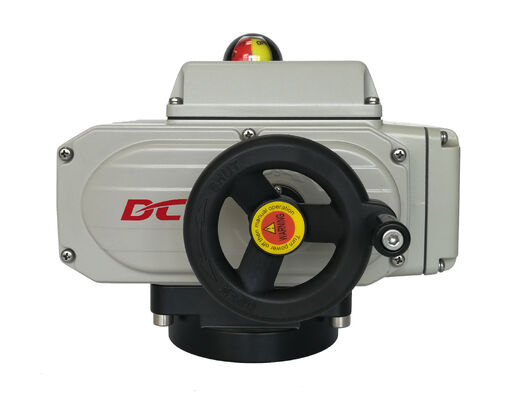

Actuador compacto CSA de 400 Nm y 380 V CA, 9,5 kg

Características

• Función de cuarto turno con límites mecánicos
• Revestimiento de aluminio fundido a presión resistente, resistente al agua IP67/prueba al 100% bajo el agua
• Dos interruptores de límite auxiliares para confirmar la posición de la válvula
• Indicador de posición visual de la válvula/plata o convexa
• Control manual de la rueda manual opcional
• Componente electrónico de calefacción PTC opcional para la anticondensación
• Protección térmica contra sobrecargas Motor de trabajo pesado con protector contra el sobrecalentamiento PTC
• El engranaje de gusano de bloqueo automático hace que el actuador permanezca en su última posición cuando la energía se pierde
• El protector de torsión excesiva es opcional para los accionadores con un par mayor de 100 Nm
• Botón de apagado de emergencia local opcional
• Certificado CSA según la norma UL/marcado CE

Descripción

Los actuadores eléctricos de serie común DCL se utilizan típicamente para operar dispositivos de cuarto giro como válvulas mariposa, válvulas de bola, amortiguadores o brazos oscilantes.el motor conduce una caja de cambios totalmente metálica cuya etapa final es un conjunto de engranajes de gusanoEl eje de salida gira 90° y las camas internas activan los interruptores de límite para detener el motor automáticamente al final del viaje.el motor gira en la dirección opuesta para devolver la salida a su posición original.

Todos los actuadores DCL emplean una rueda de gusano de aleación de cobre (bronce) especialmente formulada como una unidad monolítica, no simplemente superficial.resistencia al desgaste, y durabilidad general.

En los actuadores eléctricos típicos, el componente más vulnerable es el engranaje de gusano de etapa final o el engranaje de espolón, porque se encuentra más cerca de la salida y, por lo tanto, soporta el mayor par y fricción.En otras palabras..., el diseño y el material del engranaje de gusano determinan críticamente la vida útil del actuador.

El DCL mejora la longevidad de dos maneras:

• Diseño de rueda de gusano de gran radio (brazo largo) mediante el aumento del radio efectivo, para un par dado se reduce la fuerza radial sobre los dientes de engranaje,reducción de la tensión por diente y reducción del desgaste y la fatiga.

• El uso de una rueda de gusano de bronce (aleación de cobre) completa, y no simplemente una de revestimiento, elimina el riesgo de desgaste o descamación del revestimiento. La aleación de bronce ofrece una excelente resistencia al desgaste,buena conformabilidad bajo contacto deslizante, y un comportamiento de fricción estable durante una larga vida útil.

Como resultado, la combinación de DCL con una rueda de gusano de gran diámetro y de bronce completo, combinada con un eje de gusano debidamente endurecido y tratado con precisión, ofrece un sistema fiable, duradero y de alta calidad.Transmisión de bajo ruido con una vida útil significativamente más larga en comparación con los actuadores que utilizan engranajes recubiertos o de menor tamaño.

Especificación
