Actuador eléctrico de 15S 18Nm con súper par Miniatura

  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
Lugar de origen WUHAN, CHINA
Nombre de la marca DCL
Certificación CE/ROHS/CSA/IP67
Número de modelo Las condiciones de los vehículos de transporte
Cantidad de orden mínima 1 unidad
Detalles de empaquetado Cartón/palé
Tiempo de entrega 7 días laborables
Condiciones de pago D/P, T/T, Western Union, dinero gram
Capacidad de la fuente 5000PCS/mes
Datos del producto
Tiempo/par estándar 15s/18nm Tiempo/par opcional 7s/9nm 60s/18nm
Peso Total 1,2 kg Fuente de alimentación 24VAC/110VAC/220VAC
potencia del motor 6W Temperatura ambiente -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Ángulo de instalación 360° Grado de protección IP67 NEMA4/4X
Deja un mensaje
Descripción de producto

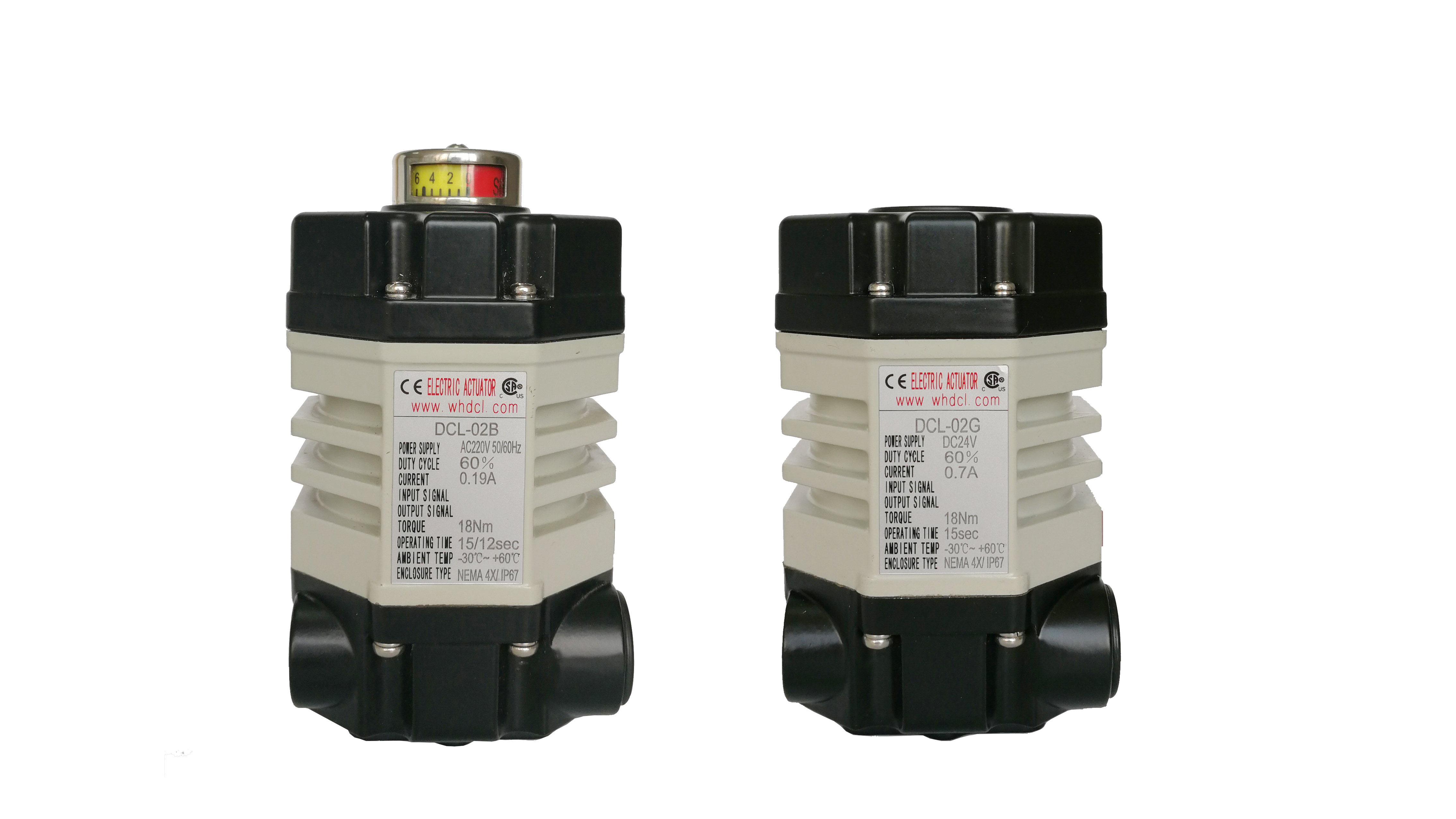

Actuador eléctrico en miniatura de súper par con dos interruptores de límite auxiliares
Descripción

El DCL-02B está diseñado para accionar válvulas o brazos oscilantes con un ángulo de recorrido de hasta 90°. El motor cuenta con un mecanismo de apagado automático activado por levas internas e interruptores de límite. Para una mayor fiabilidad, se integran dos interruptores de límite auxiliares pasivos adicionales para proporcionar una retroalimentación precisa de la posición de la válvula.

Su diseño único y ultracompacto incorpora un tren de engranajes helicoidales de etapa final para garantizar un rendimiento de auto-bloqueo superior. DCL también ofrece soluciones personalizadas para satisfacer requisitos especializados; todas las series de actuadores pueden configurarse con una posición intermedia programable entre los estados completamente abierto y completamente cerrado. Además, los diagramas de cableado se pueden adaptar a las demandas específicas del cliente.

Los actuadores con control de posición intermedia son ideales para aplicaciones que requieren gestión de flujo multipuerto, como válvulas de bola de 3 vías tipo T. Todas las unidades son rigurosamente probadas y certificadas por CSA para cumplir con los estrictos estándares UL y CSA.

Especificación
Parámetros de rendimiento
Tipo DCL-02 DCL-MZZ (Múltiples vueltas)
Potencia DC24V AC24V AC110V AC220V DC24V
Potencia del motor 8W 6W 6W 6W 20W
Corriente nominal 0.7A 1.3A 0.3A 0.15A 1.1A
Tiempo/Par estándar 15S/18Nm 18Nm
Tiempo/Par opcional 7S/9Nm 60S/18Nm
Ángulo de giro o vueltas 0~900 3r/min
Circuito de control disponible Tipo G Tipo A,B Tipo A,B,E,
Peso total 1.2kg
Resistencia de aislamiento 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Clase de voltaje de resistencia 500VAC 1 minuto 1500VAC 1 minuto 500VAC 1 minuto
Clase de protección IP67
Ángulo de instalación 3600en cualquier ángulo
Interfaz eléctrica Cable de 7 núcleos para conexión
Temperatura ambiente -25~+55℃
Fusible 2A 3A 1A 1A 2A
Características
  • Operación de cuarto de vuelta
  • Dos interruptores de límite auxiliares para confirmar la posición de la válvula
  • Carcasa de aluminio fundido a presión de alta presión con protección contra la intemperie IP67 y NEMA 4X
  • Motor no ventilado con alto par de arranque y pequeña fuerza de inercia
  • Tren de engranajes de auto-bloqueo totalmente metálico, permanece en la última posición conocida una vez que se pierde la energía
  • Indicador de posición de válvula/indicador plano o indicador convexo disponible
  • Accionamiento manual
  • Instalación directa estándar ISO5211
  • Certificado por CSA según UL 429 y CSA C22.2, marca CE
