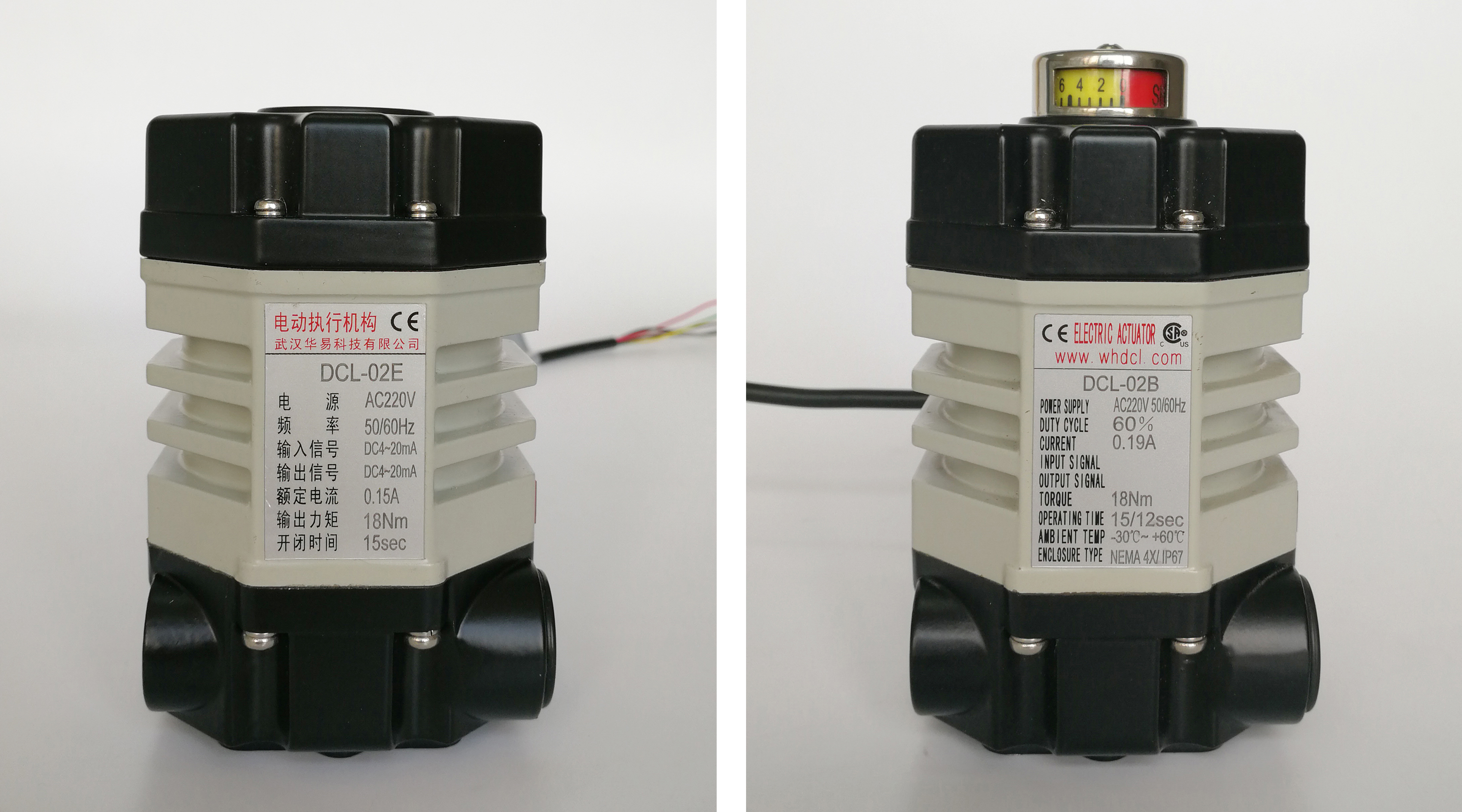

Actuador eléctrico de válvula de mariposa de 15S 18Nm
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP67 |
| Número de modelo | Las condiciones de los vehículos de transporte |
| Cantidad de orden mínima | 1 unidad |
| Detalles de empaquetado | Cartón/palé |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 5000PCS/mes |
Datos del producto
| Tiempo/par estándar | 15s/18nm | Tiempo/par opcional | 7s/9nm 60s/18nm |
|---|---|---|---|
| Peso Total | 1,2 kg | Fuente de alimentación | 24VAC/110VAC/220VAC |
| potencia del motor | 6W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Ángulo de instalación | 360° | Grado de protección | IP67 NEMA4/4X |
| Resaltar | Actuador de válvula de mariposa 15S,actuador eléctrico en miniatura de 18 Nm,con una capacidad de carga superior a 20 kW |
||
Descripción de producto
Actuador eléctrico en miniatura de súper par con dos interruptores de límite auxiliares
Descripción
El DCL-02B se puede utilizar para accionar una válvula o un brazo oscilante con un rango de ángulo completo que no exceda los 90 grados. El motor se detiene automáticamente por levas internas que golpean los interruptores de límite. Se agregan dos interruptores de límite auxiliares de contacto pasivo más para confirmar la posición de la válvula. Tamaño muy compacto con diseño único, la última etapa de accionamiento con engranaje helicoidal para garantizar el autobloqueo.
DCL proporciona servicio de diseño personalizado para algunos requisitos especiales. Todos los actuadores de la serie pueden establecer una posición intermedia adicional requerida entre la posición de cierre total y la de apertura total. El diagrama de cableado se puede diseñar según la demanda del cliente. El actuador con posición intermedia se utiliza comúnmente en aplicaciones que necesitan una posición de control intermedia preestablecida, como la válvula de bola de 3 vías tipo T. Los actuadores se prueban según rigurosos estándares UL y CSA y están certificados por CSA.
Especificación
Parámetros de rendimiento
| Parámetro | DCL-02 | DCL-MZZ (Múltiples vueltas) | |||
|---|---|---|---|---|---|
| DC24V | AC24V | AC110V | AC220V | ||
| Tipo | DCL-02 | DCL-MZZ(Múltiples vueltas) | |||
| Potencia | DC24V | AC24V | AC110V | AC220V | DC24V |
| Potencia del motor | 8W | 6W | 6W | 6W | 20W |
| Corriente nominal | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Tiempo/Par estándar | 15S/18Nm | 18Nm | |||
| Tiempo/Par opcional | 7S/9Nm 60S/18Nm | ||||
| Ángulo de giro o vueltas | 0～900 | 3r/min | |||
| Circuito de control disponible | Tipo G | Tipo A,B | Tipo A,B ,E , | ||
| Peso total | 1.2kg | ||||
| Resistencia de aislamiento | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Clase de voltaje de resistencia | 500VAC 1 minuto | 1500VAC 1 minuto | 500VAC 1minuto | ||
| Clase de protección | IP67 | ||||
| Ángulo de instalación | 3600 en cualquier ángulo | ||||
| Interfaz eléctrica | Cable de 7 núcleos para conexión | ||||
| Temperatura ambiente | -25～+55℃ | ||||
| Fusible | 2A | 3A | 1A | 1A | 2A |
Características
- Operación de cuarto de vuelta
- Dos interruptores de límite auxiliares para confirmar la posición de la válvula
- Carcasa de aluminio fundido a presión de alta presión y dura con protección contra la intemperie IP67 y NEMA 4X
- Motor no ventilado con alto par de arranque y baja fuerza de inercia
- Tren de engranajes autoblocante totalmente metálico, permanece en la última posición conocida una vez que se pierde la energía
- Indicador de posición de válvula/indicador plano o indicador convexo disponible
- Accionamiento manual
- Instalación directa estándar ISO5211
- Certificado CSA según UL 429 y CSA C22.2, marca CE
