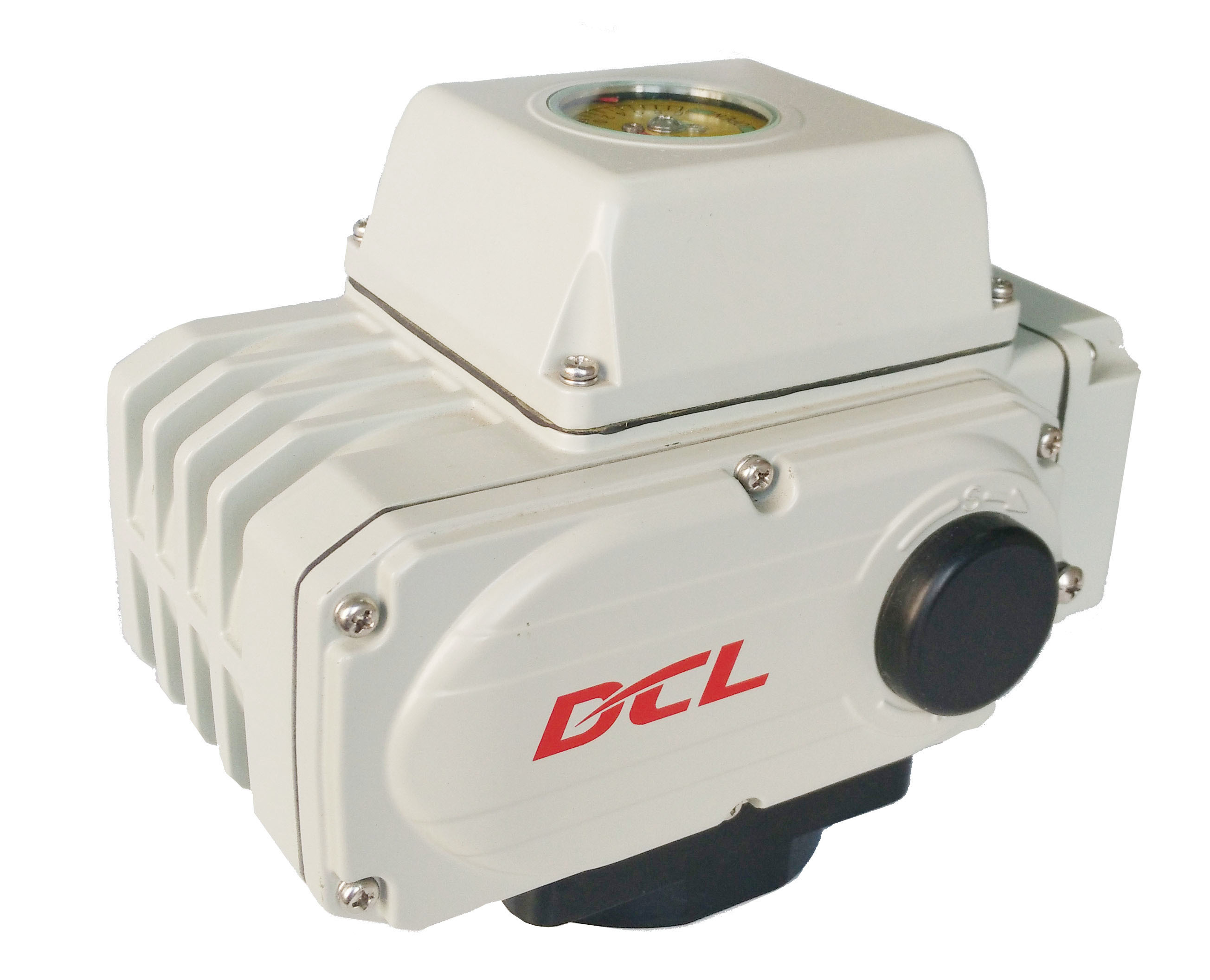

Actuador eléctrico de cuarto turno IP67 a prueba de intemperie 16 ∼ 3000 Nm

• Torque de salida estándar de 16 a 3000 Nm, con un par máximo de 24 a 3900 Nm.
• La cubierta IP67 como estándar, con IP68 disponible en las configuraciones seleccionadas.
• El rango de temperatura ambiente indicado es de -25°C a +55°C.
• Diseñados para válvulas de bolas, válvulas de mariposa y otras aplicaciones de cuarto giro.
• Interfaces de montaje directo ISO 5211, con dimensiones de brida y accionamiento según el modelo.
• Disponible con control de encendido-apagado, retroalimentación de posición o modulación.
• Las versiones de modulación aceptan una entrada de 4 ′ 20 mA, 1 ′ 5 VDC o 2 ′ 10 VDC y proporcionan una retroalimentación de 4 ′ 20 mA.
• El error básico de modulación no será superior al ± 1%, y el error de repetibilidad no será superior al 1%.
• Las fuentes de alimentación DC12V, DC24V, AC24V, AC110V, AC220V y AC380V dependen del modelo.
• Opcional Modbus RTU, protección contra el exceso de par, calefacción contra condensación, funcionamiento manual y retorno a prueba de fallos.
• Los modelos de apertura rápida seleccionados proporcionan un tiempo de funcionamiento de 90° tan corto como dos segundos con el par especificado.
• Función de 1/4 turno con límites mecánicos
• Válvula automática de bolas y válvula de mariposa para ajustar o cortar el flujo
• Todos los equipos del sector de gusano de aleación de bronce son muy duraderos y resistentes a la fricción de alta fuerza
• Más de 10000 ciclos de vida abiertos y cerrados completos con carga nominal completa con un tipo de servicio del 80%
• Tamaño compacto para el espacio límite con carcasa de aleación de aluminio IP67/tipo 4X a prueba de intemperie
• Protección contra la corrosión de aleación de aluminio resistente con recubrimiento de poliéster con unión térmica
• Tren de engranajes totalmente metálicos con engranaje de gusano de bloqueo automático
• Indicador de posición visual de la válvula
• Dos interruptores eléctricos de límite para confirmar la posición de la válvula, sin necesidad de freno adicional
• Allen maneja la anulación manual
• Lista CSA/conformidad UL/marcado CE/probado RoHS 3.0
• Actualización:Los modelos de suministro de energía DC12V DCL-02, DCL-05, DCL-10 y DCL-20 han obtenido la certificación CSA.
• Actualización:Los modelos de fuente de alimentación DC24V DCL-100/200/300 han obtenido la certificación CSA.

El actuador eléctrico DCL resistente a la intemperie de un cuarto de giro está diseñado para automatización de válvulas en tratamiento de agua, sistemas de aguas residuales, HVAC, automatización de edificios, generación de energía, equipos marinos,Procesamiento de papel y aplicaciones industriales generales.

La gama incluye modelos de DCL-02 a DCL-300, con un par de salida estándar de 16 a 3000 Nm. IP67 es estándar en la gama principal de productos, mientras que IP68 está disponible en configuraciones seleccionadas.El rango de temperatura ambiente indicado es de -25°C a +55°C.

Las interfaces de montaje directo ISO 5211 están disponibles para válvulas de bolas, válvulas mariposa y otras válvulas rotativas compatibles.La altura del tallo de la válvula y el par de funcionamiento requerido deben comprobarse antes de ordenar.

Las configuraciones de control incluyen el funcionamiento encendido-apagado, retroalimentación de contacto pasivo, retroalimentación de resistencia y control de modulación.1°5 VDC o 2°10 VDC y proporcionar retroalimentación de la posición de la válvula de 4°20 mAEl error básico especificado no será superior al ± 1%, y el error de repetibilidad no será superior al 1%.

Las funciones opcionales incluyen un calentador anticondensación para entornos húmedos, comunicación Modbus RTU, protección contra el exceso de par, operación manual y retorno seguro de la energía almacenada.El IP68 no debe interpretarse como una homologación para el servicio submarino permanente a menos que se confirmen por separado la profundidad y la duración de inmersión requeridas..
