Actuador eléctrico subminiatura de cuarto de vuelta CSA IP67 18Nm

• Salida estándar de 18 Nm con un tiempo de funcionamiento de 15 segundos.

• Par máximo de 24 Nm.

• Configuraciones de funcionamiento opcionales de 7 s/9 Nm y 30 s/25 Nm.

• Recorrido ajustable de 0-90° para válvulas de bola y mariposa pequeñas.

• Diseño compacto de 1.2 kg para equipos con espacio de instalación limitado.

• Carcasa IP67 con un rango de temperatura ambiente especificado de -25 °C a +55 °C.

• Fuentes de alimentación DC12V, DC24V, AC24V, AC110V y AC220V dependientes del modelo.

• Opciones de control de encendido-apagado, posición intermedia y modulante.

• Interfaces de montaje directo ISO 5211 F03, F04 y F05.

• Opciones de cuadradillo de accionamiento de 9*9 mm y 11*11 mm para vástagos de válvula de hasta 16 mm de altura.

• Instalación a través de 360° y conexión de cable de siete hilos.

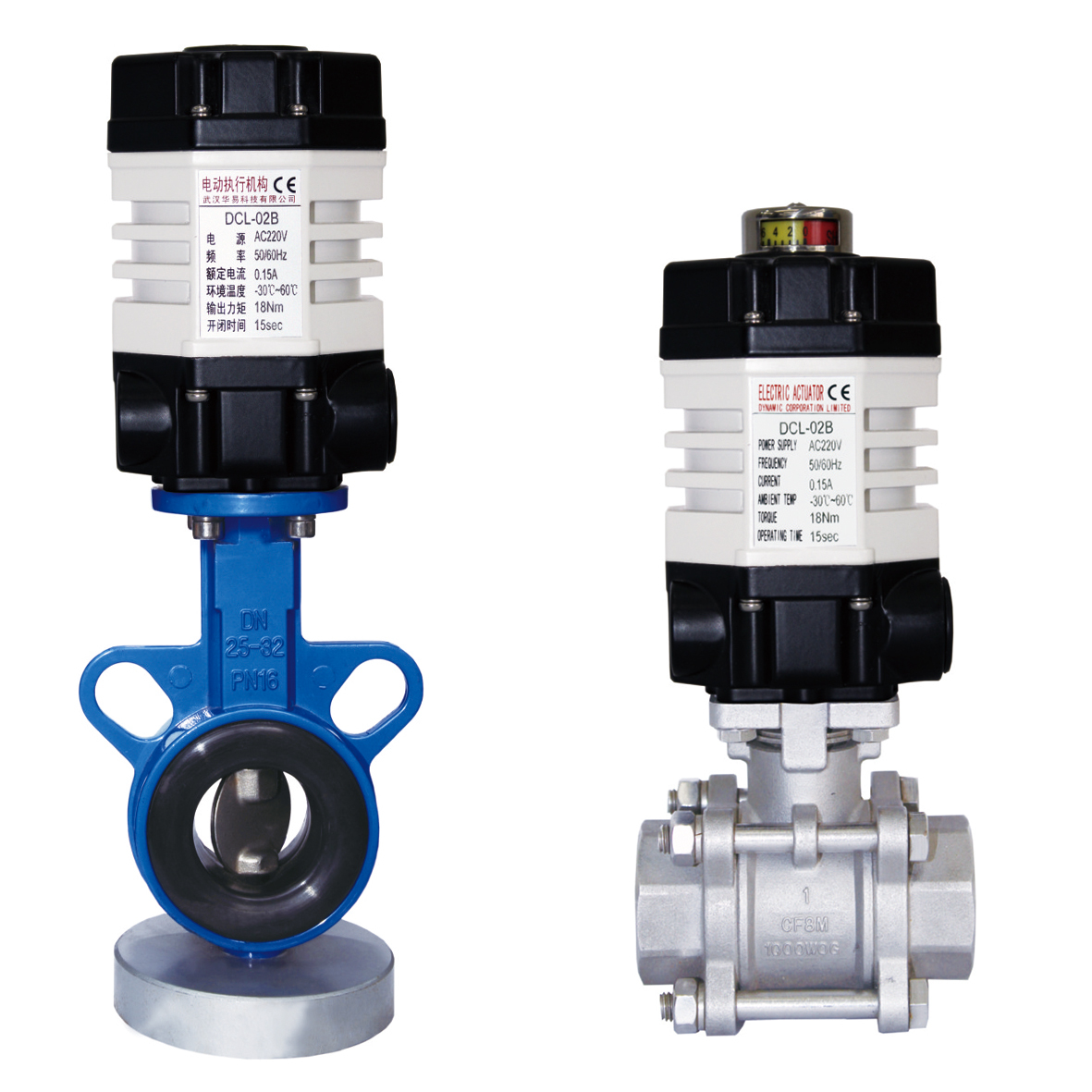

El DCL-02 es un actuador eléctrico subminiatura de cuarto de vuelta que pesa aproximadamente 1.2 kg. Está diseñado para válvulas de bola pequeñas, válvulas de mariposa y otros dispositivos que requieren un movimiento rotatorio ajustable de 0-90°.

Su configuración estándar proporciona un par de salida de 16 Nm con un tiempo de funcionamiento de 15 segundos, mientras que el par máximo especificado es de 24 Nm. Las configuraciones opcionales incluyen 7 segundos a 9 Nm y 30 segundos a 25 Nm, lo que permite que la velocidad de funcionamiento se adapte al requisito de par de la válvula.

El actuador tiene una carcasa IP67 y un rango de temperatura ambiente especificado de -25 °C a +55 °C. Las aplicaciones típicas incluyen tratamiento de agua, HVAC, automatización de edificios, sistemas de agua contra incendios, equipos industriales y pequeños sistemas de tuberías automatizados.

Las interfaces de montaje directo ISO 5211 F03, F04 y F05 están disponibles con cuadradillos de accionamiento de 9*9 mm o 11*11 mm. La altura permitida del vástago de la válvula es de hasta 16 mm. El brida de la válvula, las dimensiones del vástago y el par de funcionamiento real deben verificarse antes de realizar el pedido, en lugar de seleccionar el actuador solo por el diámetro nominal de la válvula.

Dependiendo de la fuente de alimentación y el circuito de control, el DCL-02 puede proporcionar operación de encendido-apagado, control de posición intermedia o control modulante. Las fuentes de alimentación disponibles incluyen DC12V, DC24V, AC24V, AC110V y AC220V, lo que hace que el actuador sea adecuado para equipos compactos y sistemas de automatización de válvulas de bajo voltaje.

• Operación de cuarto de vuelta
• Dos interruptores de límite auxiliares para confirmar la posición de la válvula
• Carcasa de aluminio fundido a presión de alta presión y dura con protección contra la intemperie IP67 y NEMA 4X
• Motor no ventilado con alto par de arranque y baja fuerza de inercia
• Tren de engranajes autoblocante totalmente metálico, permanece en la última posición conocida una vez perdida la energía
• Indicador de posición de válvula/indicador plano o indicador convexo disponible
• Accionamiento manual
• Instalación directa estándar ISO5211
• Certificado CSA según UL 429 y CSA C22.2, marca CE
