Actuador eléctrico de apertura rápida IP67 2 ̊8 s 25 ̊80 Nm
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP67 |
| Número de modelo | Las condiciones de las pruebas de seguridad se especifican en el punto 3. |
| Cantidad de orden mínima | 1 pieza |
| Detalles de empaquetado | Cartón/palé |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 5000 unidades/mes |
Datos del producto
| Nombre | Actuador eléctrico de apertura y cierre rápido | Fuente de alimentación | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| Tipo | Actuador de velocidad rápida | Operación | 1/4 operación de giro |
| Grado de protección | IP67 | Vida | Más de 10000 veces el ciclo de vida |
| Resaltar | Actuador eléctrico de apertura rápida IP67,el ejecutor eléctrico con un par de 25 ∼ 80 Nm,quick-open actuator 2–8 seconds |
||
Descripción de producto
Características del producto DCL-K10
-
Disponible en configuraciones de 25 Nm/2 s, 50 Nm/4 s y 80 Nm/8 s.
-
Recorrido ajustable de 0-90°; los tiempos de operación se basan en una carrera completa de 90°.
-
Soporta DC24V, AC24V, AC110V, AC220V y AC380V.
-
Circuito de control Tipo G para operación DC24V.
-
Circuitos de control Tipo A/B para AC24V, AC110V y AC220V.
-
Circuito de control trifásico Tipo H para AC380V.
-
IP67 de serie, con IP68 opcional.
-
Rango de temperatura ambiente especificado de -25°C a +55°C.
-
Interfaces de montaje directo ISO 5211 F05/F07.
-
Opciones de cuadradillo de accionamiento de 9x9, 11x11 y 14x14 mm.
-
Dos conectores de cable estancos G1/2 para el cableado de alimentación y señal.
-
Calentador anticondensación, indicador de cúpula y operación manual opcionales.
Especificaciones clave
| Parámetro | Especificación DCL-K10 |
|---|---|
| Tiempo de apertura rápida/par | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| Base del tiempo de operación | Carrera completa de 0-90° |
| Ángulo de recorrido | Ajustable 0-90° |
| Fuente de alimentación | DC24V, AC24V, AC110V, AC220V, AC380V |
| Potencia del motor | 25 W para versiones DC y AC principales; 15 W para AC380V |
| Circuito de control | DC24V: Tipo G; AC monofásico: Tipo A/B; AC380V: Tipo H |
| Clasificación de la carcasa | IP67 estándar; IP68 opcional |
| Temperatura ambiente | -25°C a +55°C |
| Peso total | Aproximadamente 4.5 kg |
| Orientación de instalación | 360° |
| Entradas de cable | Dos conectores de cable estancos G1/2 |
| Brida de montaje | ISO 5211 F05/F07 |
| Cuadradillo de accionamiento | 9x9, 11x11 o 14x14 mm |
| Altura permitida del vástago | ≤19 mm |
| Funciones opcionales | Calentador anticondensación, indicador de cúpula, operación manual |
Descripción del producto

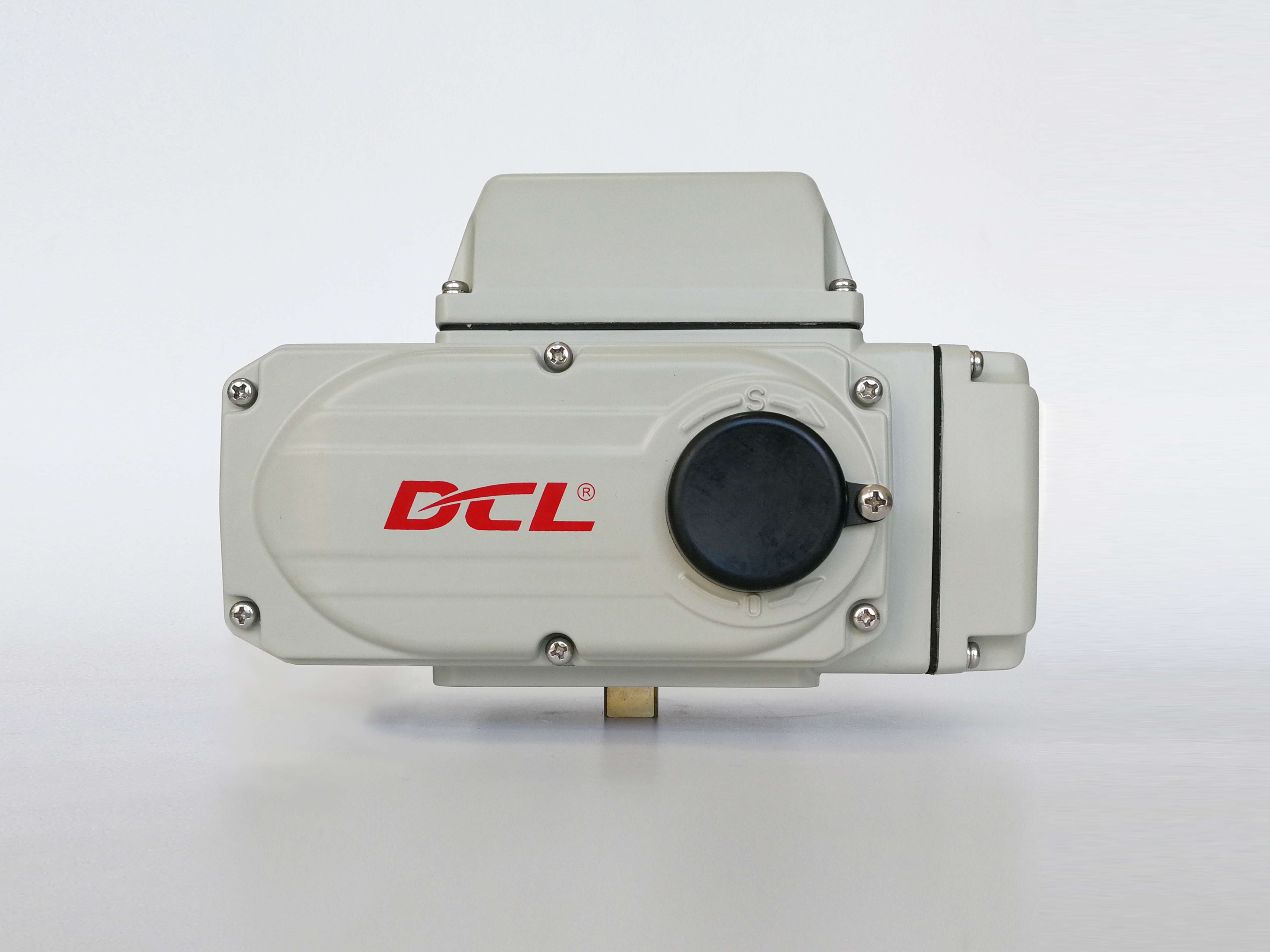

El DCL-K10 es un actuador eléctrico de apertura rápida para válvulas de cuarto de vuelta pequeñas y equipos automatizados que requieren un tiempo de respuesta corto y definido. Las configuraciones disponibles proporcionan una carrera completa de 90° a 25 Nm en dos segundos, 50 Nm en cuatro segundos u 80 Nm en ocho segundos.
Las opciones de fuente de alimentación incluyen DC24V, AC24V, AC110V, AC220V y AC380V. El circuito de control depende de la alimentación: el Tipo G se utiliza para DC24V, el Tipo A/B para las versiones de CA monofásica listadas y el Tipo H para operación trifásica AC380V.
El actuador tiene un recorrido ajustable de 0-90° e interfaces de montaje directo ISO 5211 F05/F07. IP67 es estándar, IP68 es opcional, y el rango de temperatura ambiente especificado es de -25°C a +55°C. Dos conectores de cable estancos G1/2 separan el cableado de alimentación y señal.
El par disponible está directamente relacionado con el tiempo de operación. La versión de dos segundos proporciona 25 Nm y no debe describirse como un actuador de 80 Nm a dos segundos. La configuración correcta debe seleccionarse según el par de operación máximo de la válvula y el tiempo de respuesta requerido.
La documentación del producto indica que el rango de apertura rápida no es adecuado para válvulas de mariposa u otras válvulas que requieran un actuador autoblocante. Antes de la selección, los ingenieros deben confirmar que el par del proceso no puede invertir el giro de la válvula y verificar la brida de montaje, el cuadradillo de accionamiento y la altura del vástago de la válvula.
