Actuador eléctrico marino compacto para válvulas de bola y mariposa del sistema de refrigeración
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP67 |
| Número de modelo | Actuador todo eléctrico DCL |
| Cantidad de orden mínima | 1 unidad |
| Detalles de empaquetado | Cartón/palé |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 5000 unidades/mes |
| Fuente de alimentación | 24VAC/110VAV/220VAC/380VAC/24VDC | Ángulo de instalación | 360° |
|---|---|---|---|
| Torque estándar | Se aplican las siguientes medidas: | Tiempo estándar | Entre 15S y 75S |
| Peso Total | 1.2 kg a 20 kg | Potencia del motor | 6W a 140W |
| Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | Grado de protección | IP67 NEMA4/4X |
Actuadores compactos motorizados para buques, buques de guerra y portaaviones de uso naval
Características
- Cuarta vuelta con límites mecánicos para las válvulas de mariposa y las válvulas de bolas de dos vías y tres vías
- Carcasa de aluminio fundido a presión dura con impermeabilidad IP67 y NEMA 4X
- Revestimiento en polvo de poliéster con unión térmica, resistencia a la corrosión del nivel C3 con prueba de salpullido de 1000 horas
- Motor asíncrono de jaula de ardilla totalmente cerrada con protección contra sobrecarga térmica, tasa de trabajo 80%, aislamiento F.
- Más de 10000 veces el ciclo de vida completo abierto/cerrado con par nominal.
- Todo tren de engranajes metálicos con engranaje de gusano de bloqueo automático, permanece en la última posición conocida una vez que se pierde la potencia, sin necesidad de freno adicional
- Desempeño EMC líder mundial, prueba de sobretensiones de 2500 V, prueba EFT de 4000 V, prueba ESD de 4000 V
- Indicador de posición visual de la válvula/indicador plano o convexo disponible
- Norma de anulación manual con llave inglesa o rueda de mano
- ISO5211 Montaje de varias bridas
- Certificado CSA según UL 429 y marcado CSA C22.2/CE/conforme a RoHS 3
Descripción

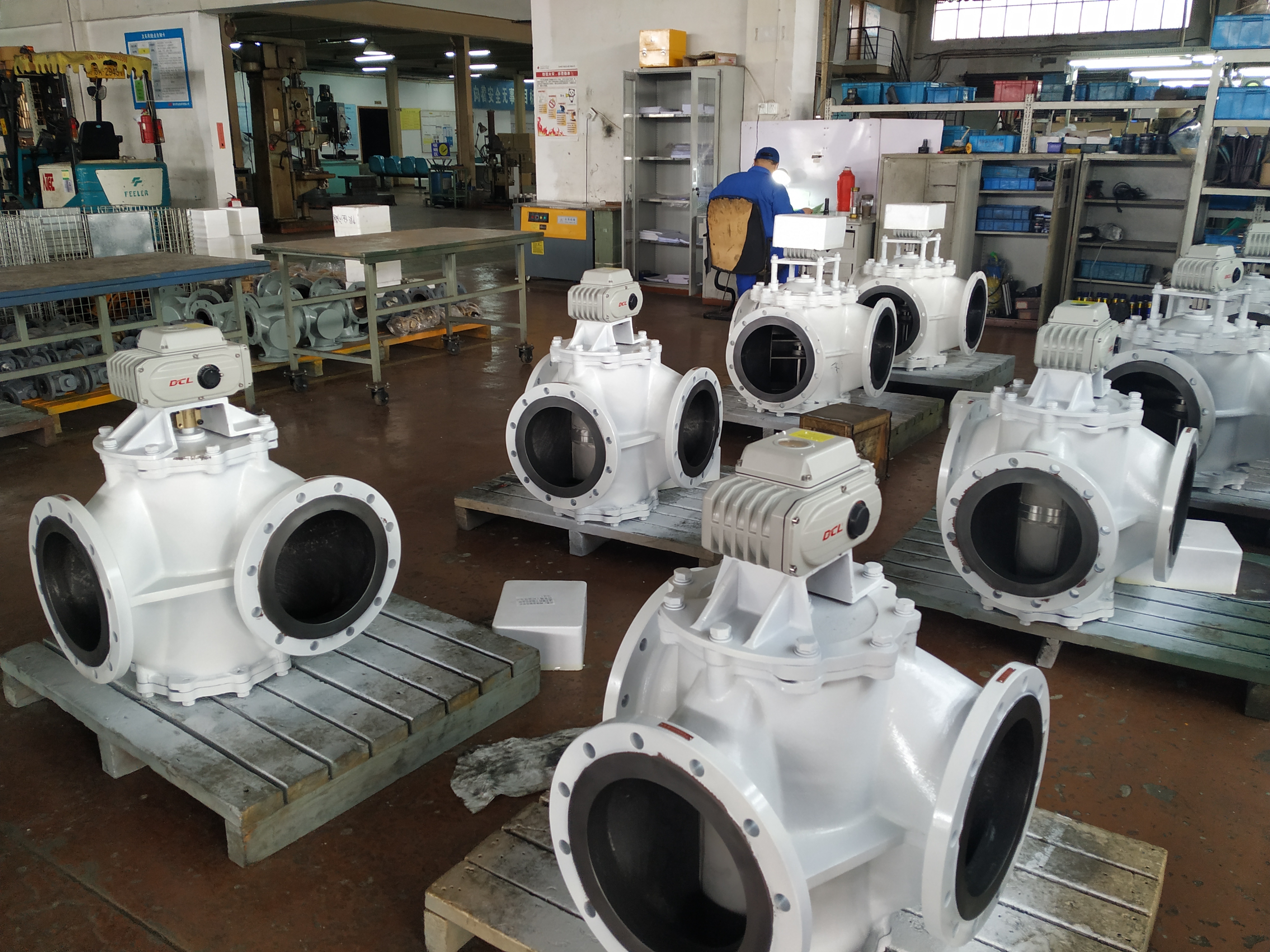

Los actuadores eléctricos marinos compactos DCL están diseñados para válvulas de bolas, válvulas de mariposa y válvulas de tres vías compatibles en los sistemas de refrigeración y regulación de temperatura de los buques.Las aplicaciones típicas incluyen agua dulce, circuitos de agua de mar y de aceite lubricante que sirven a los grupos electrógenos, motores diesel y equipos de turbinas.
El diseño de cuarto giro proporciona interfaces de montaje ISO 5211 para válvulas compatibles.La literatura del producto especifica un error de posicionamiento básico no superior al ± 1% y un error de repetibilidad no superior al 1%.El rendimiento real del control de temperatura depende también de las características del caudal de la válvula, de los sensores, de la lógica de control y de la carga del sistema.
La carcasa compacta de aleación de aluminio permite la integración en los paquetes de equipos marinos.El funcionamiento manual y la compatibilidad electromagnética deben confirmarse para que el modelo seleccionado coincida con la humedad.En el caso de los circuitos de agua de mar, los materiales del cuerpo de la válvula, los componentes internos y los sellos requieren una evaluación de compatibilidad con los medios por separado.
DCL participó en la elaboración de normas chinas para válvulas mariposas y válvulas de bolas controladas eléctricamente.Cualquier aprobación de una sociedad de clasificación deberá verificarse con el certificado válido del conjunto completo de válvulas suministrado.Las homologaciones obtenidas por los conjuntos de válvulas del cliente no deben presentarse como certificación del único actuador.
Especificación
| Tipo de actuador | Tiempo estándar/torque | Tiempo/torque opcional | Ángulo de giro (rango máximo) | Peso total | Fuente de alimentación | Circuito de control seleccionado |
|---|---|---|---|---|---|---|
| El DCL-02 | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. | Se aplicarán las siguientes medidas: | 0 ~ 90° Ajustable | 1.2Kg | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. | Tipos de A/B/E/G |
| Las condiciones de los vehículos de transporte | 20S/50Nm | Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | 0~360° Ajustable | 2.5Kg | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. | Tipos de A/B/C/D/E/F/G/H |
| El DCL-10 | Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de la atmósfera. | Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura de los gases de efecto invernadero. | 0~360° Ajustable | 4.5Kg | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. | Tipos de A/B/C/D/E/F/G/H |
| El DCL-20 | Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | 0 ~ 90° Ajustable | 9 kilos | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. | Tipos de A/B/C/D/E/F/G/H |
| El DCL-40 | 30S/400Nm | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero | 9.5Kg | |||
| El DCL-60 | 45S/600Nm | 10 kilos | ||||
| El DCL-100 | 30S/1000Nm | Se aplicarán las siguientes medidas: | 0 ~ 90° Ajustable | 19 kilos | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. | Tipos de A/B/C/D/E/F/H |
| El DCL-200 | 90S/2000Nm | 19.5Kg | ||||
| El DCL-300 | 110S/3000Nm | 20 kilos | ||||
| Parámetros de rendimiento Lista del tipo de ajuste ((tipo E) | ||||||
| El DCL-10GE | 30S/0 ~ 100Nm | 15S/0~100Nm | 0 ~ 90° Ajustable | 4.5Kg | DC24V ± 10% | Tipo GE |
| El DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5Kg | |||
| Tipo de actuador | La valva de la mariposa ((≤PN1.0MPa) | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | El valor de las emisiones de CO2 de los gases de efecto invernadero se calculará en función de las emisiones de CO2 de los gases de efecto invernadero. |
|---|---|---|---|
| El DCL-02 | ≤ DN40 | ≤ DN32 | |
| Las condiciones de los vehículos de transporte | DN50 ~ 65 | DN40 | DN50 ~ 80 |
| El DCL-10 | DN80 ~ 100 | DN50 ~ 65 | DN100 ~ 200 |
| El DCL-20 | DN125 ~ 150 | DN80 ~ 100 | DN250 ~ 300 |
| El DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| El DCL-60 | DN 250 | DN 150 | DN 500 ~ 600 |
| El DCL-100 | DN300 | DN200 | DN 700 a 800 |
| El DCL-200 | DN350 ~ 400 | DN 250 | DN900 |
| El DCL-300 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
