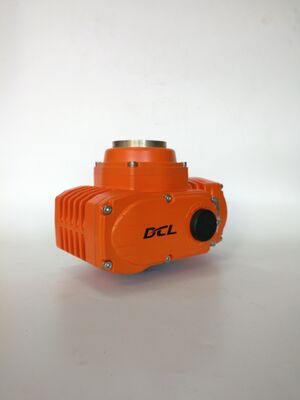

IP68 100Nm/30S Actuador eléctrico a prueba de explosión ATEX/IECEx ISO 5211
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP67 |
| Número de modelo | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de |
| Cantidad de orden mínima | 1 unidad |
| Detalles de empaquetado | Cartón/palé |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 5000 unidades/mes |
| Torque estándar | 100 nm a 600 nm | Tiempo estándar | 30 a 45s |
|---|---|---|---|
| Peso Total | 5 kg a 10 kg | Fuente de alimentación | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Potencia del motor | 15W a 90W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Ángulo de instalación | 360° | Grado de protección | IP68 NEMA4X/7 |
- Operación de cuarto de vuelta con límites mecánicos
- Superficies de conexión tipo tope de cilindro en cada tapa de carcasa, espacio y longitud a prueba de explosiones cumplen con los estándares UL y CSA
- Grado a prueba de explosiones ExdIICT4 para sistema de Zona y Grupo C, D T4 para sistema de División
- Robusta carcasa de aleación de aluminio IP68/NEMA 4X con recubrimiento en polvo
- Lente de vidrio de alta resistencia de 10 mm para indicador de posición de válvula, mantiene una gran dureza tanto a bajas (-22 °F) como a altas temperaturas (140 °F).
- Carcasa de aleación de aluminio fundido a presión para garantizar la resistencia del actuador a altas presiones de explosión (> 2.2 MPa).
- Motor no ventilado con tratamiento ignífugo.
- Motor de alta resistencia con protección contra sobrecarga térmica
- La tasa de servicio es del 70%, servicio de corta duración S2 con operación continua de menos de 15 minutos y operación intermitente tipo S4 con 1200 ciclos/hora.
- Montaje multibrida ISO5211.
- Protección contra sobretorque disponible
- Calentador anticondensación opcional
- Accionamiento manual con llave Allen o volante
- Certificación CSA en proceso según estándar UL / marcado ATEX
Los actuadores eléctricos a prueba de explosiones DCL están diseñados para la automatización de válvulas industriales en ubicaciones donde pueden estar presentes gases o vapores inflamables. El diseño a prueba de explosiones alberga el motor y los componentes electrónicos dentro de compartimentos protegidos. Los espacios de la ruta de la llama, las longitudes y las dimensiones de las superficies de acoplamiento se controlan para cumplir con los requisitos aplicables de protección contra explosiones y limitar la propagación de la llama de una explosión interna a la atmósfera circundante.
La carcasa de aleación de aluminio y las juntas mecanizadas a prueba de explosiones forman la estructura protectora. Las marcas incluidas son Ex db h IIC T4 Gb y clasificaciones norteamericanas como Clase I, División 1, Grupos C y D, T5/T6. Las ubicaciones adecuadas, los grupos de gas, los códigos de temperatura y las condiciones de instalación deben verificarse con los documentos de certificación del modelo seleccionado.
Las interfaces de montaje directo multibrida ISO 5211 y las opciones de accionamiento cuadrado admiten la instalación en válvulas de bola, válvulas de mariposa y otras válvulas rotativas compatibles. Las dimensiones de la brida, el tamaño del accionamiento, la altura del vástago de la válvula y el par de operación máximo deben verificarse antes de la selección. La gama presenta una carcasa IP68 y un rango de temperatura ambiente especificado de -25 °C a +55 °C.
| Tipo | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Potencia | AC110V/AC220V | ||||
| Par de salida | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Tiempo de actuación | 20S | 30S | 30S | 30S | 45S |
| Ángulo de giro | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Potencia del motor | 10W | 25W | 40W | 90W | 90W |
| Corriente nominal | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Peso total | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Señal de entrada | 4-20mADC,1-5VDC,2-10VDC | ||||
| Señal de salida | 4-20mADC | ||||
| Error básico | no más de ±1% | ||||
| Error de reciprocidad | no más de 1% | ||||
| Espacio muerto | 0.5%-5.0% ajustable | ||||
| Característica de amortiguación | 0 veces | ||||
| Error de repetición en el actuador | ≤1% | ||||
| Resistencia de aislamiento | 100MΩ/500VDC | ||||
| Clase de voltaje de resistencia | 1500VAC 1 minuto | ||||
| Clase de protección | IP67 | ||||
| Grado a prueba de explosiones | Exd II BT4Gb | ||||
| Ángulo de instalación | 360° en cualquier ángulo | ||||
| Interfaz eléctrica | 2-M20*1.5 conector a prueba de explosiones, los clientes deben instalar el conector de cable a prueba de explosiones correspondiente al usarlo según el cable seleccionado. | ||||
| Temperatura ambiente | -20℃~+60℃ | ||||
| Función opcional | Protector de sobretorque/Calentador deshumidificador/Interruptor de contacto pasivo | ||||
| Observación | Cualquier otra señal de entrada o salida necesaria, por favor especifíquela en la orden de compra. | ||||
