Actuador eléctrico compacto CSA IP67 de 18 Nm para válvulas de bola y mariposa pequeñas

• Salida estándar de 18 Nm con un tiempo de funcionamiento de 15 segundos.

• Par máximo de 24 Nm.

• Configuraciones de funcionamiento opcionales de 7 s/9 Nm y 30 s/25 Nm.

• Viaje ajustable de 0 a 90° para válvulas de bola y mariposa pequeñas.

• Diseño compacto de 1,2 kg para equipos con espacio de instalación limitado.

• Carcasa IP67 con un rango de temperatura ambiente especificado de -25 °C a +55 °C.

• Fuentes de alimentación DC12V, DC24V, AC24V, AC110V y AC220V, según el modelo.

• Opciones de control de encendido/apagado, posición intermedia y modulación.

• Interfaces de montaje directo ISO 5211 F03, F04 y F05.

• Opciones de cuadradillo de accionamiento de 9*9 mm y 11*11 mm para vástagos de válvula de hasta 16 mm de altura.

• Instalación en 360° y conexión por cable de siete hilos.

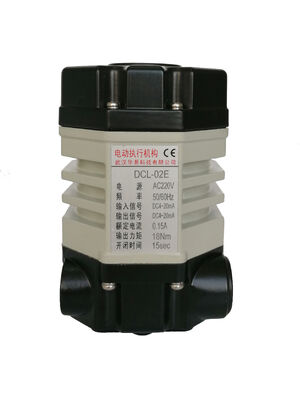

El DCL-02 es un actuador de válvula eléctrico compacto que pesa aproximadamente 1,2 kg, diseñado para válvulas de bola pequeñas, válvulas de mariposa y otros equipos que requieren movimiento rotatorio ajustable de 0-90°. Su pequeño tamaño se adapta a aplicaciones de automatización de válvulas donde el espacio de instalación es limitado.

Par y tiempo de funcionamiento

La configuración estándar ofrece 16 Nm de par de salida con un tiempo de funcionamiento de 15 segundos. Una configuración opcional proporciona 9 Nm a 7 segundos, ofreciendo una opción de funcionamiento más rápida para aplicaciones con requisitos de par más bajos. Seleccione la combinación de par y tiempo de recorrido en función de la carga operativa real de la válvula.

Carcasa y condiciones de aplicación

El DCL-02 presenta una carcasa IP67 y un rango de temperatura ambiente de funcionamiento de -25 °C a +55 °C. Las aplicaciones incluyen tratamiento de agua, HVAC, automatización de edificios, sistemas de agua contra incendios y equipos de tuberías industriales compactos, sujetos a los requisitos del proyecto. La clasificación de temperatura ambiente se aplica al entorno del actuador, en lugar del fluido del proceso.

Interfaces de montaje directo

Se encuentran disponibles interfaces de montaje ISO 5211 F03, F04 y F05 con cuadradillos de accionamiento de 9 x 9 mm o 11 x 11 mm. La altura permitida del vástago de la válvula es hasta 16 mm

.

Antes de realizar el pedido, compruebe la brida de la válvula, las dimensiones del vástago, el espacio de montaje y el par de funcionamiento. El diámetro nominal de la válvula por sí solo no es suficiente para la selección final del actuador.

Fuente de alimentación y opciones de controlLas fuentes de alimentación disponibles incluyen 12V CC, 24V CC, 24V CA, 110V CA y 220V CA

. Las opciones de control incluyen funcionamiento de encendido/apagado, parada en posición intermedia y control de modulación, según la fuente de alimentación y el circuito seleccionados.

• Características
• Operación de cuarto de vuelta
• Dos interruptores de límite auxiliares para confirmar la posición de la válvula
• Carcasa de aluminio fundido a presión de alta presión con protección contra la intemperie IP67 y NEMA 4X
• Motor no ventilado con alto par de arranque y baja fuerza de inercia
• Tren de engranajes autoblocante totalmente metálico, permanece en la última posición conocida una vez perdida la energía
• Indicador de posición de la válvula/indicador plano o indicador convexo disponible
• Accionamiento manual
• Instalación directa estándar ISO5211
