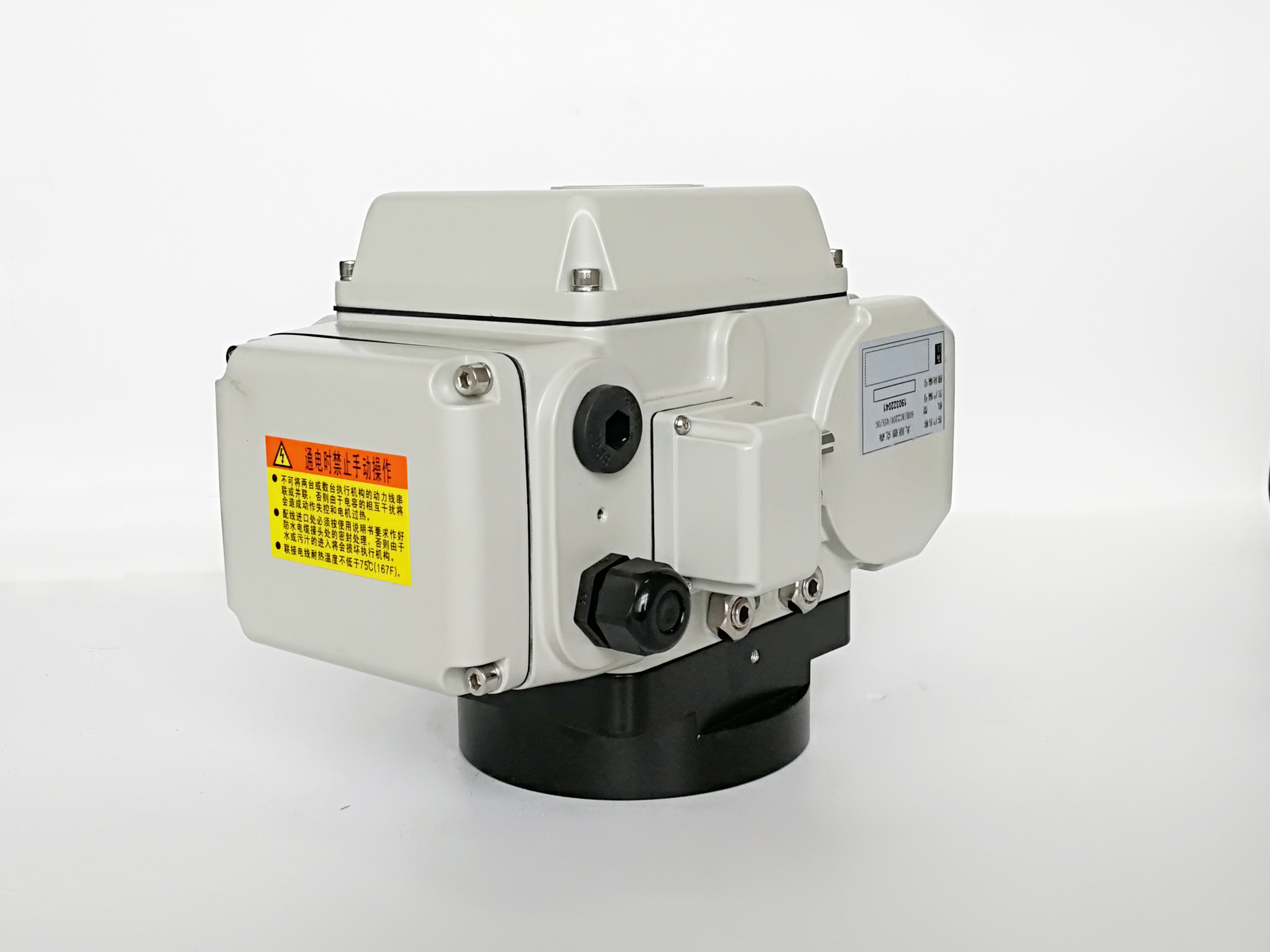

Actuador eléctrico de apertura rápida IP67 CSA CE/UL 20Nm 2S
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP67 |
| Número de modelo | Las condiciones de las pruebas de seguridad se especifican en el punto 3. |
| Cantidad de orden mínima | 1 pieza |
| Detalles de empaquetado | Cartón/palé |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 5000 unidades/mes |
Datos del producto
| Nombre | Actuador eléctrico de apertura y cierre rápido | Fuente de alimentación | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| Tipo | Actuador de velocidad rápida | Operación | 1/4 operación de giro |
| Grado de protección | IP67 | Vida | Más de 10000 veces el ciclo de vida |
Descripción de producto
Características del producto DCL-K10
-
Disponible en configuraciones de 20 Nm/2 s, 45 Nm/4 s y 72 Nm/8 s.
-
Recorrido ajustable de 0–90°; los tiempos de operación se basan en una carrera completa de 90°.
-
Soporta DC24V, AC24V, AC110V, AC220V y AC380V.
-
Circuito de control Tipo G para operación DC24V.
-
Circuitos de control Tipo A/B para AC24V, AC110V y AC220V.
-
Circuito de control trifásico Tipo H para AC380V.
-
IP67 de serie, con IP68 opcional.
-
Rango de temperatura ambiente especificado de -25°C a +55°C.
-
Interfaces de montaje directo ISO 5211 F05/F07.
-
Opciones de cuadradillo de accionamiento de 9×9, 11×11 y 14×14 mm.
-
Dos conectores de cable estancos G1/2 para cableado de alimentación y señal.
-
Calentador anticondensación, indicador de cúpula y operación manual opcionales.
Especificaciones clave
| Parámetro | Especificación DCL-K10 |
|---|---|
| Tiempo de apertura rápida/par motor | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| Base del tiempo de operación | Carrera completa 0–90° |
| Ángulo de recorrido | Ajustable 0–90° |
| Suministro de energía | DC24V, AC24V, AC110V, AC220V, AC380V |
| Potencia del motor | 25 W para versiones DC y AC principales; 15 W para AC380V |
| Circuito de control | DC24V: Tipo G; AC monofásico: Tipo A/B; AC380V: Tipo H |
| Clasificación de la carcasa | IP67 de serie; IP68 opcional |
| Temperatura ambiente | -25°C a +55°C |
| Peso total | Aproximadamente 4.5 kg |
| Orientación de instalación | 360° |
| Entradas de cable | Dos conectores de cable estancos G1/2 |
| Brida de montaje | interfaces de montaje directo ISO 5211 F05/F07 |
| Cuadradillo de accionamiento | 9×9, 11×11 o 14×14 mm |
| Altura permitida del vástago | ≤19 mm |
| Funciones opcionales | Calentador anticondensación, indicador de cúpula, operación manual |
Descripción del producto
El DCL-K10 es un actuador eléctrico de apertura rápida para válvulas de cuarto de giro compatibles y equipos automatizados que requieren tiempos de operación cortos. Hay tres configuraciones de par y velocidad disponibles: 25 N·m a 2 segundos, 50 N·m a 4 segundos, o 80 N·m a 8 segundos, cada una medida en una carrera de 90°.
Adapte la velocidad de operación a los requisitos de par
La capacidad de par depende del tiempo de operación seleccionado. La configuración de dos segundos proporciona 25 N·m; la configuración de 80 N·m requiere 8 segundos. Seleccione la configuración según el par de operación máximo de la válvula y el tiempo de recorrido requerido en lugar de combinar el par más alto con el tiempo más corto.
Opciones de suministro de energía y control
Los suministros disponibles incluyen 24V CC, 24V CA, 110V CA, 220V CA y 380V CA. Los circuitos de control dependen del suministro seleccionado:
-
Tipo G: 24V CC.
-
Tipo A/B: CA monofásica de 24V, 110V o 220V.
-
Tipo H: CA trifásica de 380V.
Confirme el cableado y las señales de estado requeridos para el circuito seleccionado antes de la instalación.
Especificaciones de montaje y ambientales
El DCL-K10 proporciona recorrido ajustable de 0–90° e interfaces de montaje directo ISO 5211 F05/F07. Los cuadradillos de accionamiento disponibles incluyen 9 × 9, 11 × 11, 14 × 14 y 17 × 17 mm, con una altura permitida del vástago de la válvula de hasta 19 mm.
La carcasa es IP67 de serie, con IP68 opcional, y el rango de temperatura ambiente especificado es −25°C a +55°C. Dos conectores de cable estancos G1/2 proporcionan entradas separadas para el cableado de alimentación y señal.
Límites de aplicación
El rango de apertura rápida no es adecuado para aplicaciones que requieren auto-bloqueo del actuador, incluyendo operaciones de válvulas de mariposa donde el auto-bloqueo es necesario. Confirme si el par del proceso podría hacer retroceder la válvula antes de seleccionar esta configuración.
La selección final debe verificar el par, el tiempo de operación, los requisitos de auto-bloqueo, las dimensiones de montaje y las condiciones del sitio. La velocidad de viaje rápida por sí sola no establece la idoneidad para el servicio de parada de emergencia.
