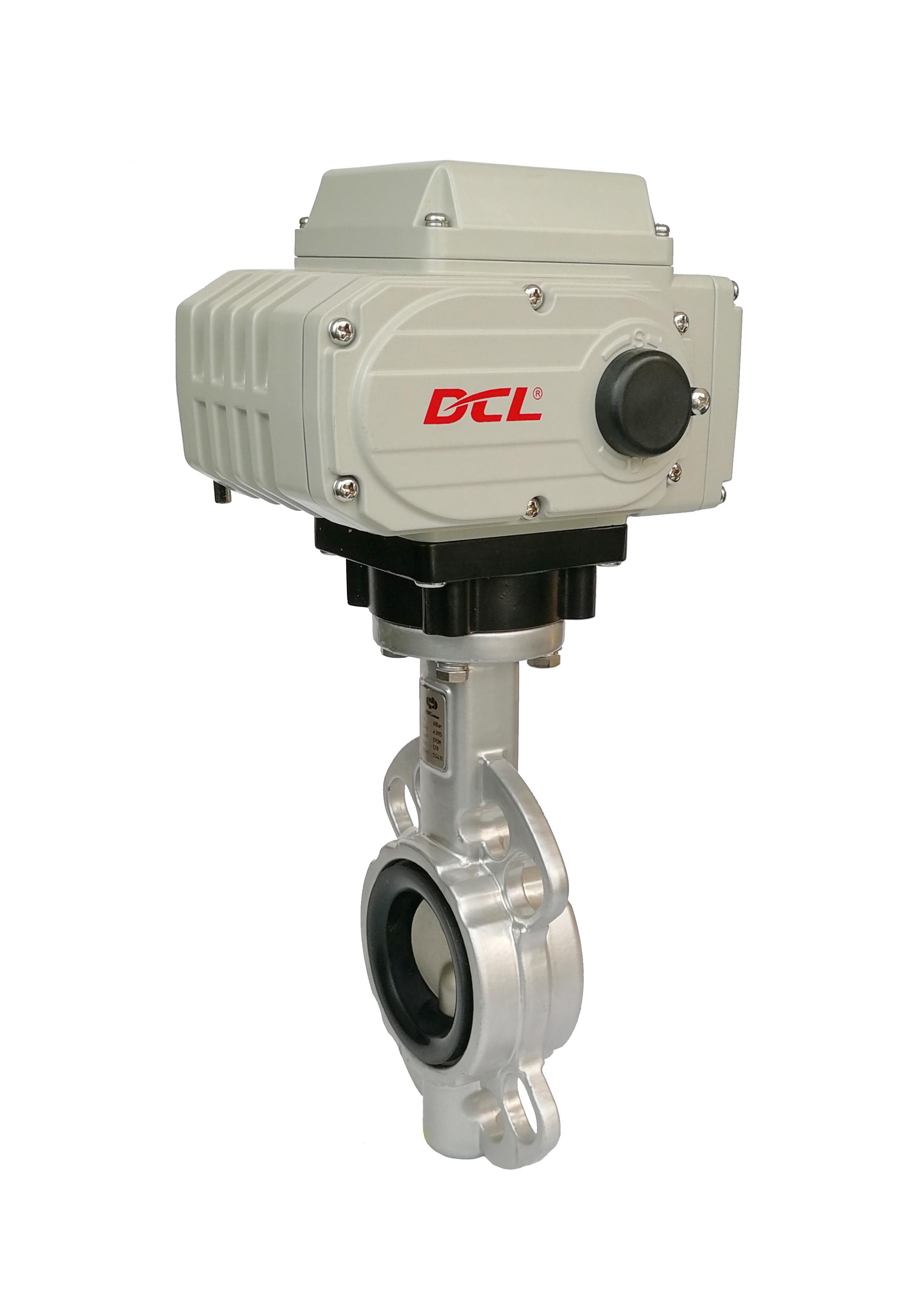

Actuador de control de válvula HVAC compacto con límites eléctricos CSA DC24V 30S 100Nm

Características

• Operación de 1/4 de vuelta con límites mecánicos
• Automatizar válvulas de bola y mariposa para ajustar o cortar el flujo
• El sector de engranaje helicoidal de aleación de bronce es muy duradero y resistente a la fricción de alta fuerza
• Más de 10000 ciclos completos de apertura y cierre con carga nominal completa y ciclo de trabajo del 80%
• Tamaño compacto para espacios limitados con carcasa de aleación de aluminio a prueba de intemperie IP67/tipo 4X
• Aleación de aluminio robusta con protección contra la corrosión y recubrimiento de poliéster adherido térmicamente
• Tren de engranajes totalmente metálico con engranaje helicoidal autoblocante
• Indicador visual de posición de la válvula
• Dos interruptores de límite eléctricos para confirmar la posición de la válvula, no se requiere freno adicional
• Anulación manual con manija Allen
• Listado CSA/cumple con UL/marcado CE/probado RoHS 3.0
• Actualización: Los modelos de fuente de alimentación DC12V DCL-02, DCL-05, DCL-10 y DCL-20 han obtenido la certificación CSA.
• Actualización: Los modelos de fuente de alimentación DC24V DCL-100/200/300 han obtenido la certificación CSA.

Descripción

Los actuadores eléctricos compactos DCL admiten la automatización de válvulas en circuitos de agua HVAC y servicios de edificios. Emparejados con válvulas de bola o mariposa de tamaño adecuado, proporcionan operación de encendido/apagado o modulante para aplicaciones que requieren ajuste de flujo y monitoreo de la posición de la válvula. El control de temperatura y el balanceo hidrónico dependen del diseño completo del sistema, incluidas las válvulas, los sensores y la lógica de control.

Control modulante con retroalimentación de posición

Para aplicaciones que requieren posicionamiento intermedio de la válvula, las configuraciones modulantes DCL aplicables aceptancomandos de 4-20mA CC, 1-5V CC o 2-10V CC y proporcionanretroalimentación de posición de 4-20mA CC.El rango modulante estándar Tipo E especifica un error básico no mayor que

±1%y un error de repetibilidad de≤1%. Estas cifras describen el rendimiento del posicionamiento del actuador en lugar de la precisión a temperatura ambiente o la precisión de la medición del flujo de agua. Las aplicaciones que implican movimientos frecuentes requieren la confirmación del ciclo de trabajo operativo del modelo seleccionado y la frecuencia de conmutación permitida.Protección ambiental para condiciones de instalación

Los actuadores a prueba de intemperie estándar Tipo E proporcionan

protección IP67, conIP68 disponible como opción, y un rango de temperatura ambiente especificado de−25°C a +55°C. Las instalaciones interiores y exteriores deben evaluarse frente a estos límites y las condiciones reales del sitio.Un

calentador anticondensación PTC opcionalestá disponible para configuraciones aplicables. Ayuda a gestionar el riesgo de condensación interna en entornos húmedos o ubicaciones con variaciones de temperatura. El calentador requiere energía independientemente del movimiento de la válvula y no reemplaza las entradas de cable o los sellos del recinto instalados correctamente.Certificación e integración del sistema

La certificación debe verificarse con el modelo exacto del actuador, el voltaje y la configuración. La certificación CSA aplicable y la documentación de soporte CE/RoHS deben confirmarse durante la adquisición en lugar de asumirse que cubren todas las variantes.

Antes de la integración, verifique el par de la válvula, las dimensiones de montaje, las señales de control, los requisitos de retroalimentación y las condiciones ambientales. La capacidad de control analógico no establece por sí sola la compatibilidad con un protocolo de comunicación específico de automatización de edificios.

Especificación

Tipo de actuador
