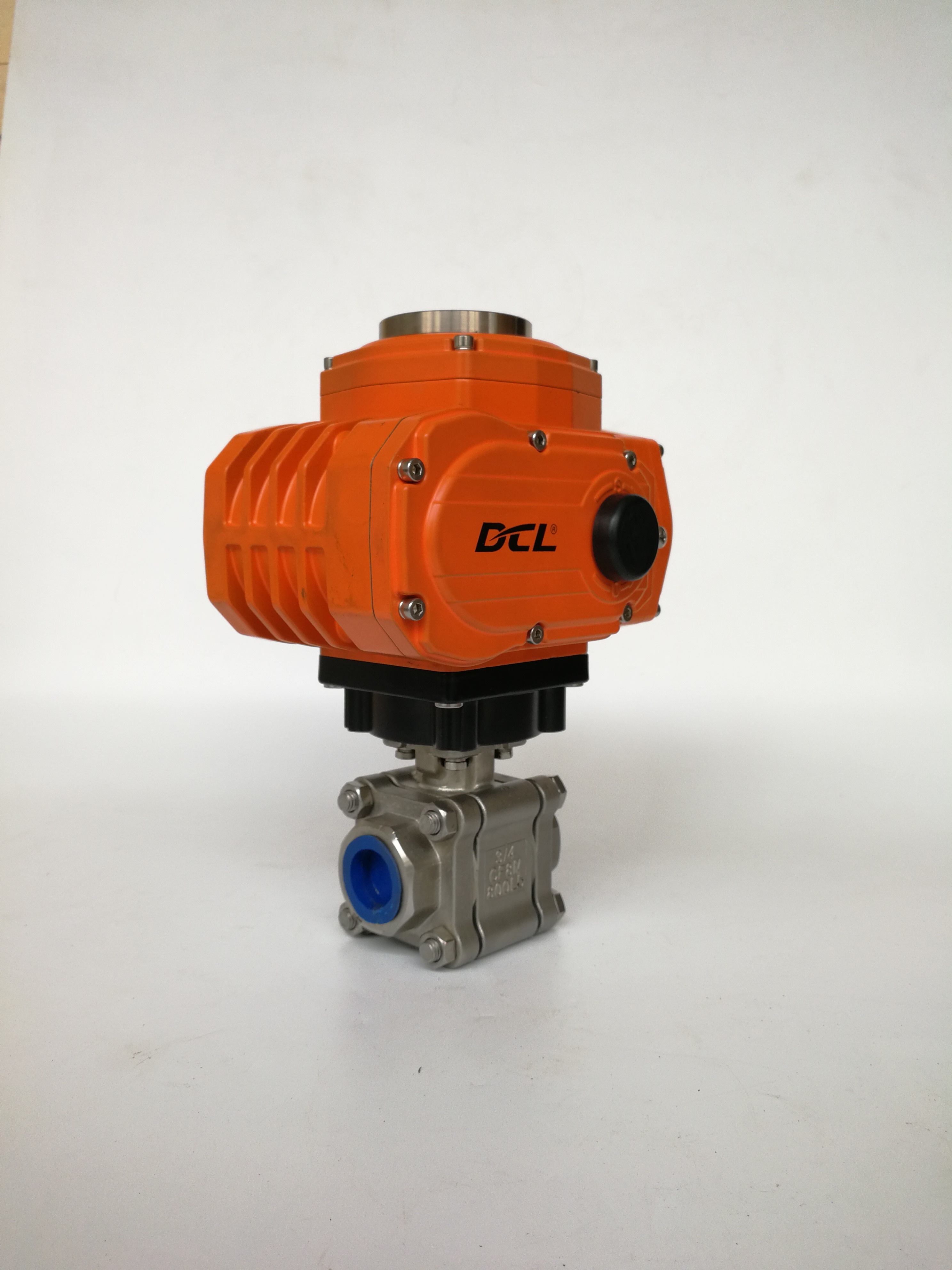

Actuador eléctrico IP68 CSA ATEX modulante AC110V 400Nm 30S
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP68/IECEx/ATEX/UL |
| Número de modelo | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de |
| Cantidad de orden mínima | 1 pieza |
| Detalles de empaquetado | Cartón/palé |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 2000 unidades/mes |
Datos del producto
| Torque estándar | 100 nm a 600 nm | Tiempo estándar | 30 a 45s |
|---|---|---|---|
| Peso Total | 5 kg a 10 kg | Fuente de alimentación | 24VAC/110VAV/220VAC/380VAC/24VDC |
| potencia del motor | 15W a 90W | Temperatura ambiente | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Ángulo de instalación | 360° | Grado de aislamiento | Se aplican las siguientes medidas: |
Descripción de producto
Características
- Función de cuarto turno con límites mecánicos
- Motor pesado con protección contra sobrecarga térmica
- Casas resistentes de aleación de aluminio IP68/NEMA 4X con recubrimiento en polvo
- Grado de resistencia a la explosión ExdIICT4 para el sistema de zona y Grupo C, D T4 para el sistema de división
- La protección contra el exceso de par está disponible.
- El calentador anticondensación es opcional.
- Instalación directa de la norma ISO5211
- Control manual con llave Allen o rueda de mano
- Certificación de la CSA
- Actualización:Los modelos de fuente de alimentación DC12V DCL-Ex05, DCL-Ex10 y DCL-Ex20 han obtenido la certificación CSA.
Descripción
Los actuadores eléctricos DCL a prueba de explosión apoyan la automatización de válvulas industriales en entornos específicos de gases explosivos y polvo combustible, con exclusión de las aplicaciones en minas de carbón.Sus características de protección abordan diferentes riesgos de operación: la protección contra el exceso de par opcional responde a una carga mecánica excesiva, mientras que la protección térmica del motor responde a una temperatura de enrollamiento anormal.
Protección opcional contra el exceso de par
Los depósitos, las partículas extrañas u otras obstrucciones pueden aumentar el par operativo de la válvula.ayuda a limitar la carga excesiva en la válvula y la transmisión del actuador.
El umbral de protección deberá coincidir con el conjunto de actuadores y válvulas seleccionado.La protección contra el exceso de par no elimina la obstrucción ni garantiza la prevención de cualquier tipo de daño mecánico.
Protección de la temperatura de enrollamiento del motor
Un protector térmico PTC situado en el devanado del motor interrumpe el circuito cuando la temperatura del devanado alcanza aproximadamente105°CEl circuito se reinicia cuando la temperatura cae a aproximadamente80°C a 90°C.
El restablecimiento restablece la disponibilidad del circuito; el funcionamiento posterior del motor depende del comando de control y la disposición del circuito.el funcionamiento y la causa del sobrecalentamiento.
Estos valores de temperatura describen los umbrales de protección del motor, no las temperaturas ambientales permitidas.-25°C a +55°C.
Diseño del recinto ignífugo
El motor, el componente electrónico y los compartimientos de conexión incorporan una construcción a prueba de llamas.ayuda a evitar que una ignición interna se propague a la atmósfera explosiva circundante en las condiciones certificadas.
La carcasa de aleación de aluminio y las juntas ignífugas deberán seguir siendo compatibles con la construcción homologada.los trabajos de mantenimiento y de sustitución deben cumplir las instrucciones de funcionamiento y los requisitos de certificación aplicables;.
Protección del recinto y certificación de zonas peligrosas
La serie tiene unCalificación IP68 de la carcasaLas configuraciones de protección contra explosiones incluyen marcas de gas y polvo conforme a los sistemas de certificación aplicables.IP68 describe la protección contra la entrada y no establece de forma independiente la idoneidad a prueba de explosión.
Las configuraciones certificadas por CSA incluyen:Clase I, división 1, grupos C y D, yClase I, zona 1Las clases de temperatura y las marcas completas deben confirmarse para el modelo seleccionado en lugar de combinarse en diferentes homologaciones.
Antes de ordenar, compruebe la clasificación del emplazamiento, el grupo de gases o polvo, los requisitos de temperatura, la cobertura del certificado, el voltaje de alimentación y las funciones opcionales.La selección final también debe confirmar el par de la válvula, tiempo de funcionamiento y compatibilidad de montaje.
Especificación:
| Tipo de producto | Las demás partidas | Ex10E | Ex20E | Ex40E | Ex60E |
| El poder | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||||
| Torque de salida | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600Nm |
| Tiempo de actuación | 20S | 30S | 30S | 30S | 45S |
| Ángulo de giro | 0 a 90° | 0 a 90° | 0 a 90° | 0 a 90° | 0 a 90° |
| Potencia del motor | 10 W | 25 W | 40 W | 90 W | 90 W |
| Corriente nominal | 0.24/0.15A | 0.57/0.30A. No incluye: | 0.63/0.35A | 1.12/0.64A. No incluye: | 1.18/0.67A |
| Peso total | 3.0kg | 5.0kg | 5.5 kg | 9.5 kg | 10.0kg |
| Señales de entrada | La velocidad de la corriente de corriente es la velocidad de la corriente de corriente. | ||||
| Producción Singal | 4-20mADC | ||||
| Error básico | no más del ± 1% | ||||
| Error recíproco | no más del 1% | ||||
| Espacio muerto | 00,5% a 5,0% ajustable | ||||
| Características de amortiguación | 0 veces | ||||
| Error repetido en el actuador | ≤ 1 por ciento | ||||
| Resistencia aislante | Se aplicarán los siguientes requisitos: | ||||
| Clasificación de tensión resistente | 1500 VAC 1 minuto | ||||
| Clase de protección | Protección IP68 | ||||
| Calidad a prueba de explosiones | Exd II CT4Gb | ||||
| Ángulo de instalación | 360° en cualquier ángulo | ||||
| Interfaz eléctrica | 2-M20*1.5 enchufe a prueba de explosión, los clientes deben instalar el conector de cable a prueba de explosión correspondiente cuando se utilice según el cable seleccionado. | ||||
| Temperatura ambiente | -20°C ~ +60°C | ||||
| Función opcional | Protector contra exceso de par/calentador deshumidificador/interruptor de contacto pasivo | ||||
| En el caso de la | Cualquier otra señal de entrada o salida requerida, por favor especifique en el pedido de compra. | ||||
