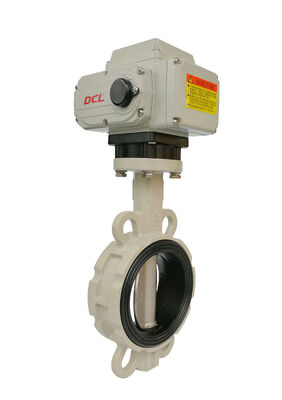

Actuador de válvula de mariposa HVAC compacto de 1/4 de vuelta 400Nm DC24V
| Lugar de origen | WUHAN, CHINA |
|---|---|
| Nombre de la marca | DCL |
| Certificación | CE/ROHS/CSA/IP67 |
| Número de modelo | Los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de |
| Cantidad de orden mínima | 1 pieza |
| Detalles de empaquetado | Cartón/paleta |
| Tiempo de entrega | 7 días laborables |
| Condiciones de pago | D/P, T/T, Western Union, dinero gram |
| Capacidad de la fuente | 2000pcs/mes |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Nombre | Actuador de fase 3 | Ángulo de instalación | 360° |
|---|---|---|---|
| Peso Total | 2.5 kg a 20 kg | Fuente de alimentación | 380VAC/400VAC/415VAC |
| Operación | 1/4 operación de giro | Tipo | Actuador de trimestre |
Descripción de producto
Actuador trifásico alimentado por CA trifásica con interruptor de contacto pasivo para la posición de la válvula
Descripción
Los actuadores eléctricos compactos DCL se utilizan ampliamente en aplicaciones de climatización, particularmente con válvulas de mariposa. En los sistemas de automatización de edificios, estos actuadores desempeñan un papel fundamental en la regulación de la temperatura interior, el flujo de aire de las unidades de tratamiento de aire, el flujo de agua fría y caliente, el drenaje de condensado y el equilibrio hidráulico general.
El circuito de control tipo H de DCL, combinado con un motor de CA trifásico, está diseñado específicamente para actuadores alimentados por 380 VCA o 440 VCA a 50/60 Hz, fuentes de alimentación que se encuentran comúnmente en entornos industriales de servicio pesado, como plantas de energía y acerías. De manera similar a los actuadores monofásicos, cuando se aplica una señal de control de voltaje continuo, el motor impulsa un tren de engranajes totalmente metálico y resistente que hace girar el eje de salida 90°. El recorrido se controla con precisión mediante levas internas que accionan interruptores de límite, deteniendo automáticamente el motor y proporcionando una señal de contacto seco en la posición completamente abierta. Cuando se recibe una señal continua inversa, el motor funciona en la dirección opuesta, devolviendo el actuador a la posición cerrada.
El actuador es fácil de instalar y cumple totalmente con las normas de montaje de brida múltiple ISO 5211, con un accionamiento de salida de doble cuadrado para un acoplamiento fiable de la válvula.
Especificación:
| Tipo de actuador | Válvula de mariposa (≤PN1.0MPa) | Válvula de bola (≤PN1.6MPa) | Válvula de ventilación (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| Tipo de actuador | Tiempo/Par estándar | Tiempo/Par opcional | Ángulo de giro (rango máximo) | Peso total | Fuente de alimentación | Circuito de control seleccionado |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Ajustable | 1.2Kg | DC24V/AC24V AV110V/AC220V | Tipos de A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Ajustable | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Ajustable | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Ajustable | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Ajustable | 19Kg | AV110V/AC220V/AC380V | Tipos de A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5Kg | ||||
| DCL-250 | 75S/2500Nm | 20Kg | ||||
| Lista de parámetros de rendimiento de tipo de ajuste (Tipo E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | Tipo MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Ajustable | 4.5Kg | DC24V±10% | Tipo GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
Características
- Operación de 1/4 de vuelta con autobloqueo
- Tipo de modulación disponible con sistema de posicionamiento eléctrico
- Automatiza la válvula de bola y la válvula de mariposa para ajustar o cortar el flujo
- Motor de aislamiento clase F
- Motor de servicio pesado con protección térmica contra sobrecargas/tasa de trabajo del 80%
- Más de 10000 ciclos de vida útil de rango completo con carga nominal completa
- Resistencia a temperaturas extremadamente bajas y altas y entornos de alta humedad
- Dos interruptores de límite auxiliares para confirmar la posición de la válvula
- Manija manual estándar
- Botón de apagado de energía local de emergencia opcional
- Engranaje totalmente metálico con autobloqueo con tratamiento de nitruración suave, no se necesita freno adicional
- Listado por CSA/Cumple con UL/Marcado CE/Probado RoHS 3.0
